常见问题

提示

本页内容仅为群聊内容或个人经验整理，未必准确

绝大部分问题是焊接技术不过关导致的，请先行检查PCB焊接是否正常！！！

群内提问提供完整的图片和描述,比如PCB&外壳&固件版本+全部灯光状态+焊接工具/物料发货单[可选]

固件相关

无法解除读写保护/固件烧录问题

检查以下项目：

• 是否已安装USB转TTL(串口)模块的驱动，通常是CH340通用串口驱动。

• 是否选择了正确的处理器型号'CH32V203'，以及下载方式为'串口'。

• 是否选择正确的端口号（前往设备管理器的端口（COM和LPT）中查看与购买模块所用芯片名称一致的项目的端口号，并在烧录软件中确认正确）

  如果设备管理器中有识别，但是烧录软件中没有对应的端口号，就点一下搜索按钮再展开列表选择

• 接线是否正确 正确的接线如下：

  主板	模块
  V+	3.3v
  GND	GND
  TX	RX
  RX	TX

  市面上有极少数模块是tx接tx rx接rx的（例如esp01s的专用串口模块），这类模块请参考商品说明

• 是否正确按键，正确的操作为：

  1.接入杜邦线，并将串口模块接入计算机

  2.按住B键，短按R键

  3.在计算机上解除保护 并刷入固件

  文档中推荐全过程不松开B键

• 检查PCB焊接是否正常，是否有虚焊/漏焊/连锡

• 如果没有问题并且使用了ch340/cp2102的模块，可以尝试先点击下载-提示开启自动下载-确定-再次点击下载-提示读写保护已使能-这时即可进行解除保护，通常可能会在芯片已经下载过固件后遇到。

• 如果不是ch340/cp2102的模块，可以去买这两个芯片的模块，我用的是这个

注：文章下面还有孔明写的该问题方案，懒得合并了，如果以上操作未解决问题，可以去下面看

（370）电机方向反了

一般是固件自动识别方向出了问题，您可以尝试以下方法触发重新识别：

• 重新刷入固件
• 拔下有问题的通道，按r重启bmcu，插回有问题的通道，按r重启bmcu

或者您可以简单粗暴的对调该电机的正负极

进退料相关

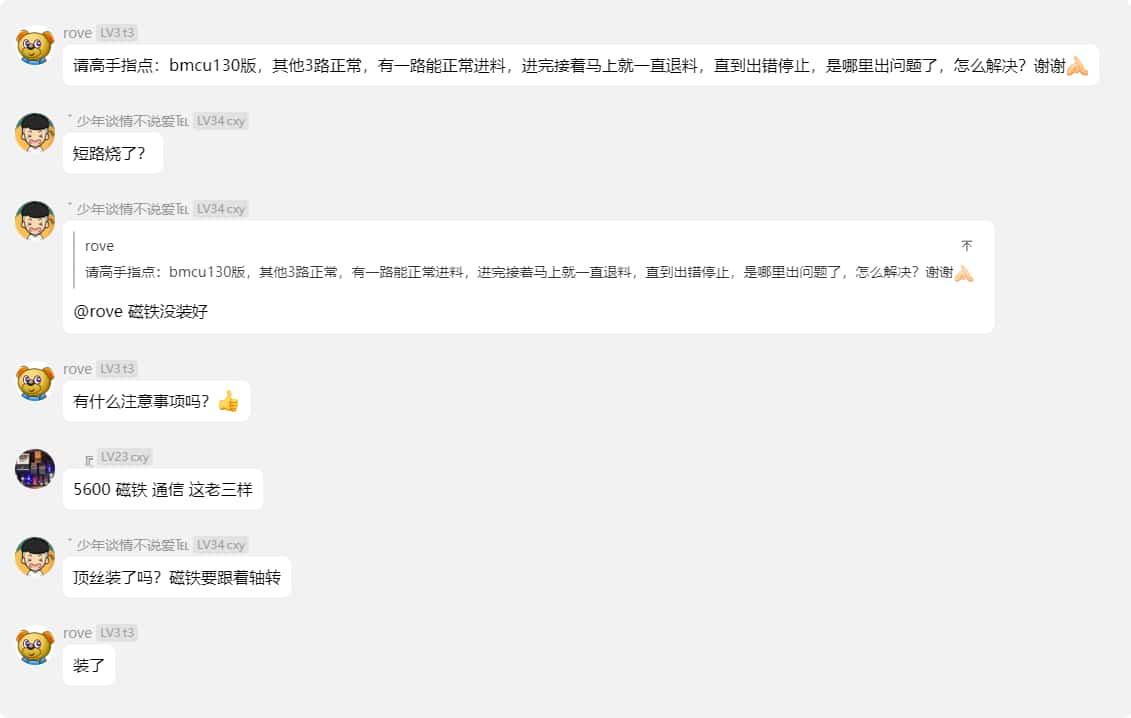

无法检测耗材位置 料丝行程异常

通常为磁铁或磁编码器（5600芯片）异常，请确认磁铁使用的是径向磁铁，带顶丝的挤出机齿轮不在扳手上，顶丝拧紧且电路板焊接无误

（130版）三角板跟着电机空转 只可 进/退 料

该问题是由于三角板阻力过小导致，解决方法如下：

• 在三角板齿轮上添加阻尼脂以增加阻力
• 在三角板齿轮的轴处用502点一下，并将滴了502的一面朝下放置（防止流进齿轮），快干了的时候转一转齿轮，这样可以增加阻力又不会导致阻力不均
• 更换三角板的模型设计，重新打印制作，例如使用 @晓心乐子人 视频简介中的模型 或 加弹簧的三角板 等
• 群友还有将BMCU侧置以避免重力影响的操作

（130版）电机转的时候齿轮咔咔响

蜗杆插入不够深，如果使用的是原版的万宝至FF130-SH，请直接把蜗杆插到与电机轴平齐，若是其他版本请自行摸索

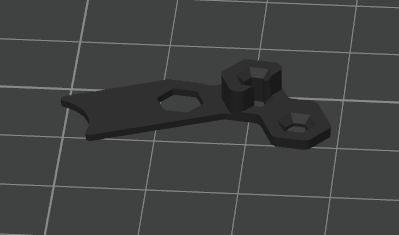

若您使用的是类原版外壳，请检查是否安装了齿轮架

除此之外 请注意齿轮润滑，以免后续发生更多问题

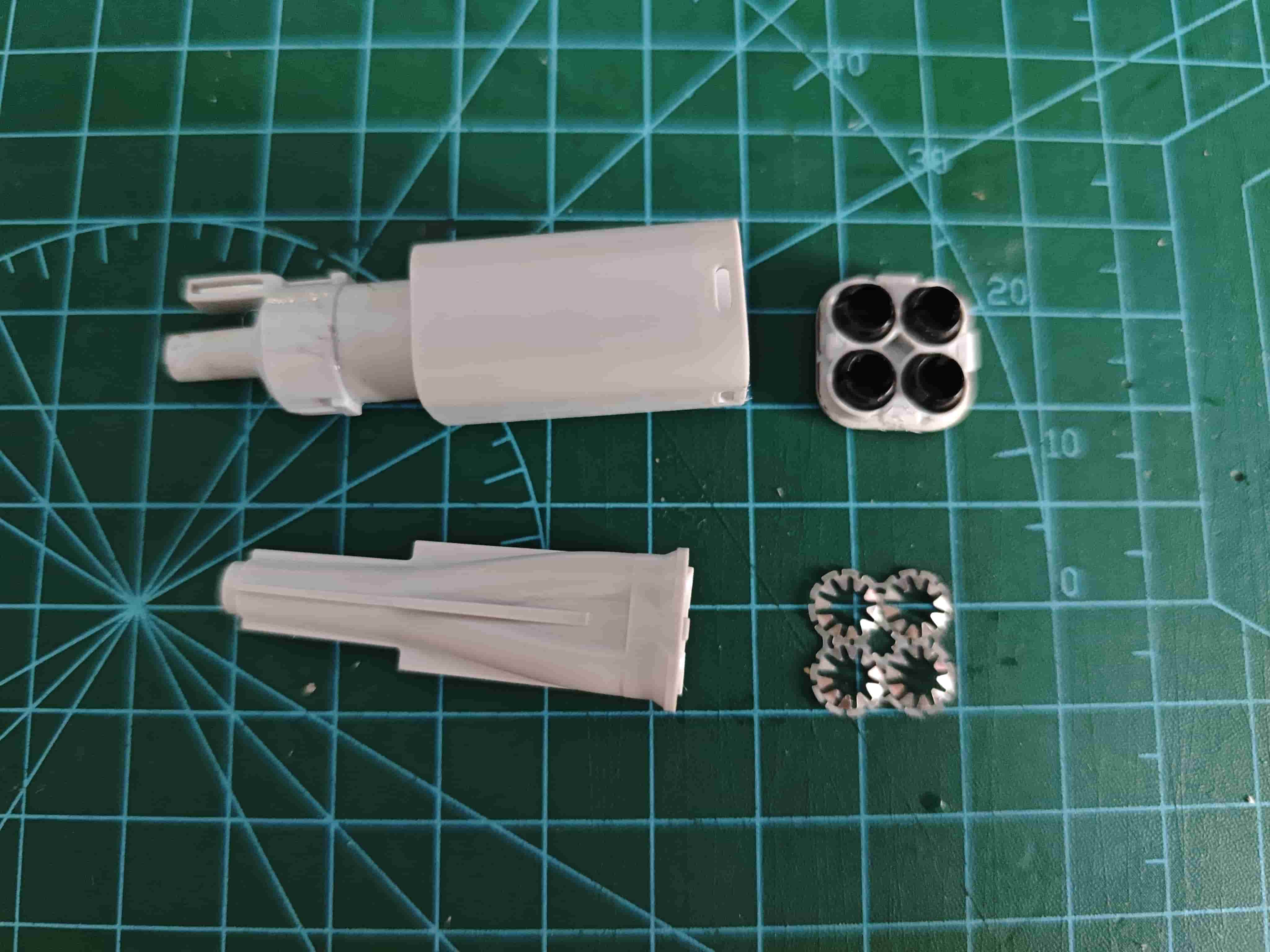

五通咬不住特氟龙管

方案：将五通拆开，把铁片压平一些，并让特氟龙管靠近挤出机一侧垂直

官方教程

（370版）爆五通

• 确认固件版本，3-14版（不含）之前的早期版本更加容易爆五通
• 采用缓冲器加长改版或直接使用外置缓冲器（推荐后者）
• 使用五通加固件（治标不治本，建议搭配上一条使用）
• 使用BMCU-C霍尔版(根治)

相关打印件请自行前往makerworld查找

打印中

打印中经常去吐料槽冲刷耗材

疑似为耗材丝里程检测问题。

可能情况如下：

• 径向磁铁没跟着bmg转动
• bmcu与打印机之间使用了用内径3mm的特氟龙管，导致主动送料的bmcu缓冲不频繁，进而导致高速打印时里程对不上
• 同第二条的理，这段使用了过长的特氟龙管也会导致此现象

亦有猜测为耗材线径不标准导致，暂无定论

以下部分贡献者：孔明

并由丸子进行排版修正

主板问题

连接打印机时红灯

极有可能是通讯原件受损，或者CH32V203C8T6主控芯片受损，可以通过排除法来检测问题所在，即使用新的原件换上，这种情况极有可能是焊接问题导致，注意焊接方式以及温度是否控制得当

烧录不成功

可能的原因有以下几种：

1. 烧录器接线顺序不对
2. CH32V203C8T6主控连锡或者虚焊
3. 烙铁原因，因为烙铁部分含高频电流，没有接地线的话会对主控有损伤，是不可逆的
4. 组排有可能连锡或者缺焊
5. 可能电脑没有识别到串口，请回顾wiki烧录部分教学
6. 电脑检测不到com串口信息，有可能某个地方短路

提供几个解决方案：

1. 不清楚问题在那里的情况下，直接搬板子或者重新焊接，因为重新焊接所需要的时间可能远小于挨个排查的时间
2. 使用部分具有吸锡的工具，检查组排或者CH32V203C8T6主控，去除过多的焊锡
3. 检查b，r微动开关是否焊接成功，或者检查按动效果是否正常，部分用户喜欢加入热板或者热风枪等工具，高温会烫坏开关
4. 可能CH32V203C8T6主控损坏，建议更换一颗

其中例如在上机实测后，刚连接bmcu就发现某个通道疯狂转，就极有可能是CH32V203C8T6主控原因，还有部分通道可能光电不能识别或者常亮也是有可能和CH32V203C8T6有关，你可以把CH32V203C8T6想象成大脑，身体任何地方出现问题都会有概率和他有关，当然，也有可能是主板其他地方有短路或者虚焊等现象导致

其中注意，烧录成功并不一定代表CH32V203C8T6主控就没有任何问题，烧录成功只能说明你有几根针脚焊接无误，并不代表整体完好

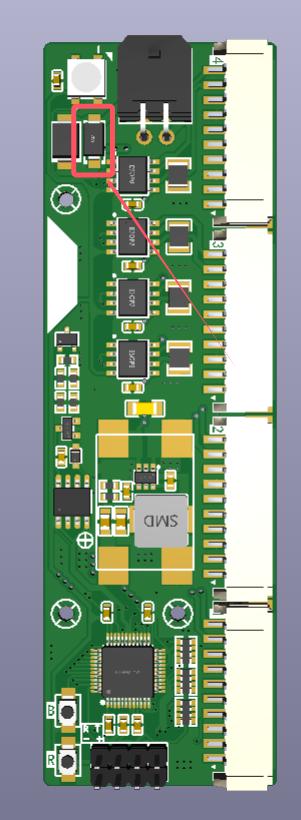

新主板短路问题

个人目前对新主板接触的不算太多，但是经常短路有可能和主板上面的一个二极管有关系，个人理解是新主板加入了电流保护功能，在bmcu和打印机连接出现问题时或者偶尔来一点小短路的时候，可以保护你的打印机接口不被损坏，而是将伤害转移到bmcu主板上面以减小损失，因为主板成本30不到，这一点是值得的，但是这样的话却加大了新主板短路烧坏电源模块的问题，这一点是群友经常遇到的，解决方法是将新主板上面的二极管去掉，使用一托锡焊去连接两级，去除保护功能，当然也不用担心打印机接口烧坏等问题，因为这是概率极小的，只要不是热插拔，基本没有这类情况，就算是热插拔也不是一定会遇到的，大可放心

丸子注：无论如何不提倡热插拔，一切损失由您自行承担

主板上焊接时，过高高温容易损坏一些原件

1. WS2812B led灯
2. TP75176E-SR通讯芯片（会导致可能烧录成功但连接打印机失败的现象）
3. CH32V203C8T6主控芯片（相对来说比较耐高温，但不能高温时间太长）
4. br开关的微动开关
5. 卧贴PH2.0座子

主板连接线不方便摆放在底座模型中

目前底座模型相对来说过于紧凑，遇到这种情况可以尝试买不同长度的连接线，比如34通道用8cm的连接线，12通道使用5cm连接线，当然，如果你不在乎美观，也可也都使用8cm的连接线，这并不会带来什么问题，但是需要注意不要经常活动它，可能会导致断触等问题

霍尔版本的一些小问题

噪音问题

当前版本已经相比于以前噪音降低了太多了，但是可能使用过程中会存在老鼠叫声音，这些都是正常现象，目前测试来看并没有任何异样

齿轮打滑问题

霍尔标准版外壳存在有时候受到一点阻力就会开始打滑（齿轮突然疯狂转但就是吸不动料），这种现象的原因是因为在建模的时候考虑不能让蜗杆与齿轮贴合太近而导致，这是因为如果贴合太近传动压力会聚焦到电机上面，可能会发烫，不够当前标准版间距有点稍大，解决方法就是在安装电机固定螺丝的时候记得用手往齿轮那个方向去推一下电机，使他们离得更近，第二就是去找一些优化版的外壳，列如群文件或者wm社区的孔明1064霍尔外壳优化最终版

进退料失败

目前有一种现象是，耗材管道过长，受到的阻力稍大，会导致料还没有进入或者退出就已经出发缓冲器，这会导致进度停止或者出错，可以通过增大缓冲弹簧的弹力来抵消过大的阻力，a系列和p系列内置五通版本目前推荐0.7线径的弹簧， p系列或者封箱需求可以尝试0.8口径的弹簧

更多问题

请前往130安装教程的常见问题板块查看
