BMCU固件烧录教程

该文章适用于截至2025年5月26日的所有主板（包括早期主板，霍尔主板，各种c口主板）

您需准备

• bmcu主板
• ch340串口模块(C口主板无需该项)
• 杜邦线(C口主板无需该项)
• 电脑

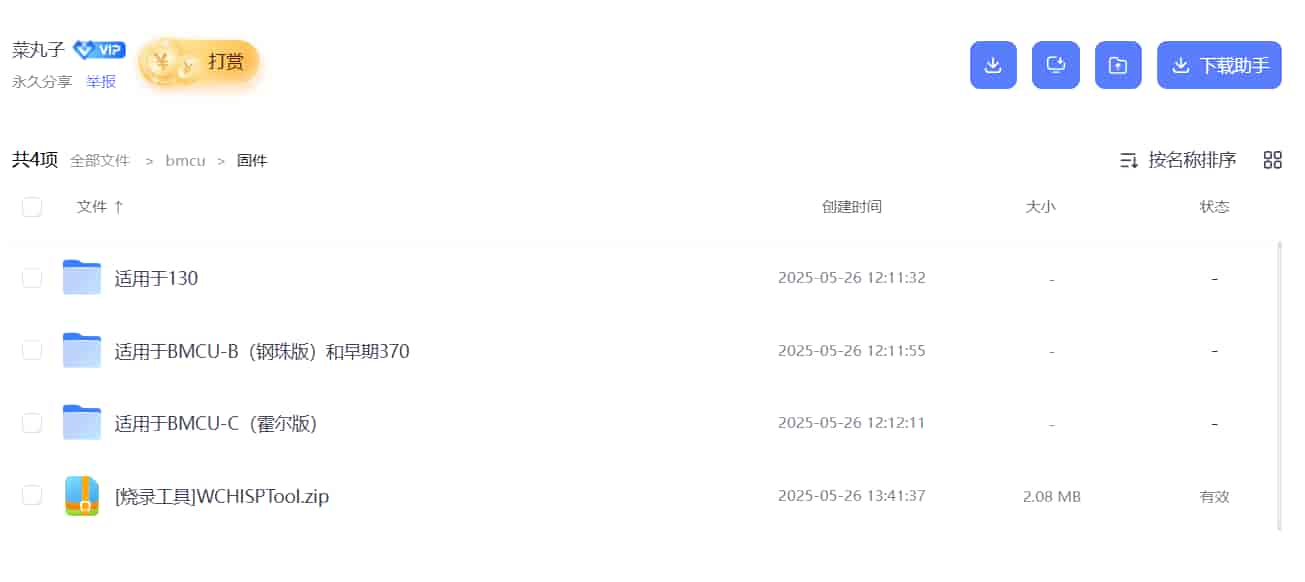

请前往下载中心中的链接下载您需要烧录的固件bin文件 和 固件烧录工具

固件烧录步骤

警告

进行以下步骤之前，请使用万用表测量3.3v与GND、24v与GND是否短路，若存在短路，则可能烧毁您的串口模块，若您的电脑没有USB浪涌保护，USB接口亦可能被烧毁

安装驱动程序

请前往沁恒官网下载ch340串口芯片的驱动程序，并安装

传送门

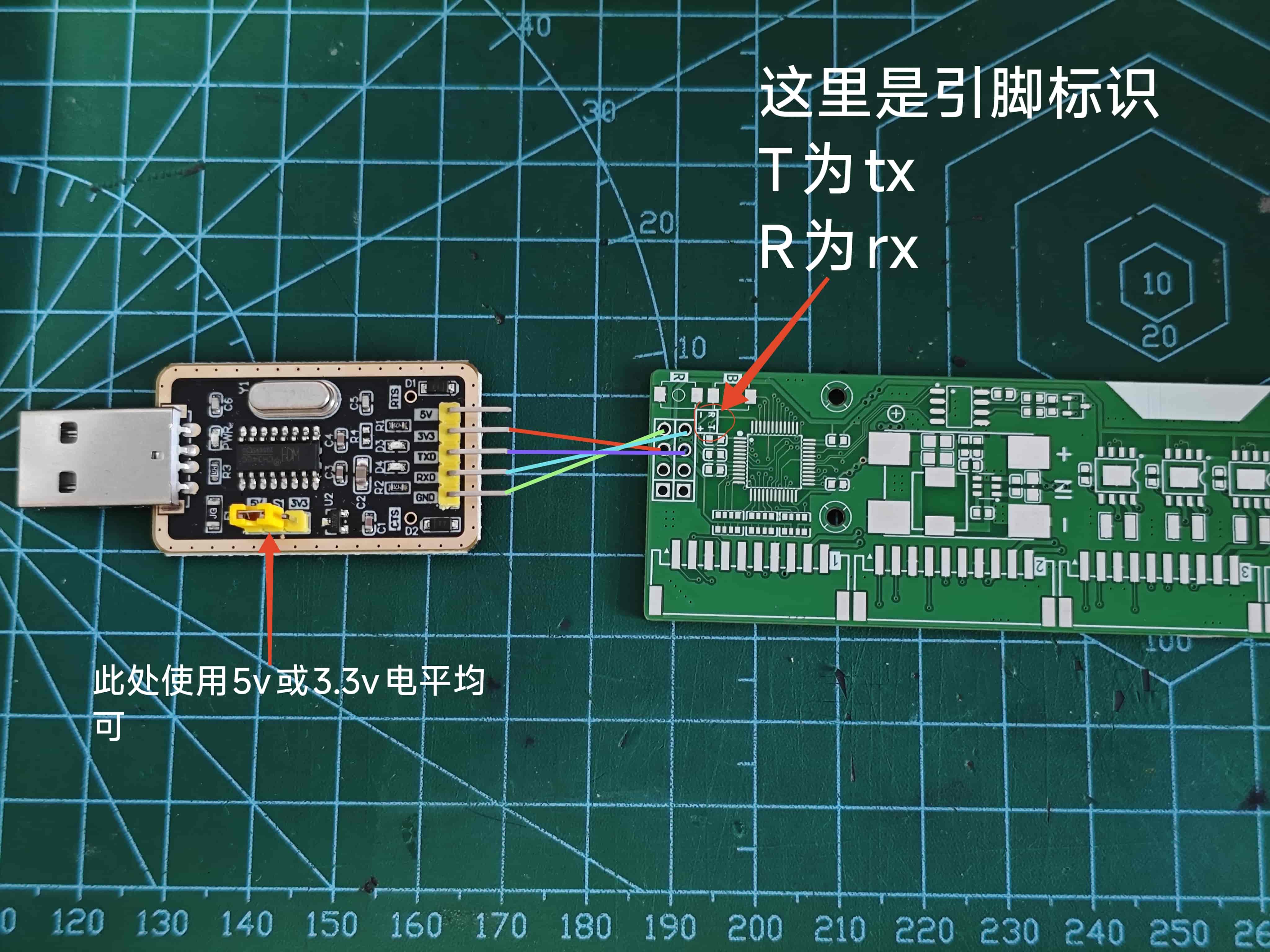

连接串口模块与bmcu主板

按照以下线序对应，使用杜邦线进行连接

主板	模块
V+	3.3v
GND	GND
TX	RX
RX	TX

检查电脑与模块连接

将烧录器连接至电脑

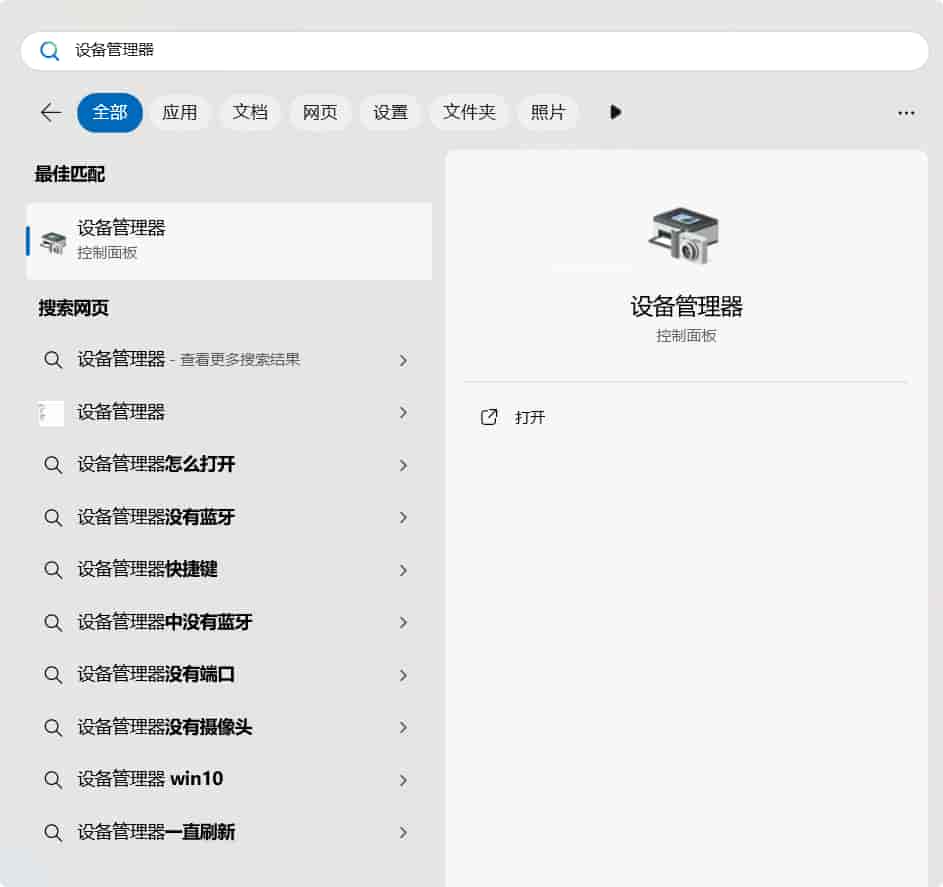

在电脑的开始菜单搜索并打开“设备管理器”

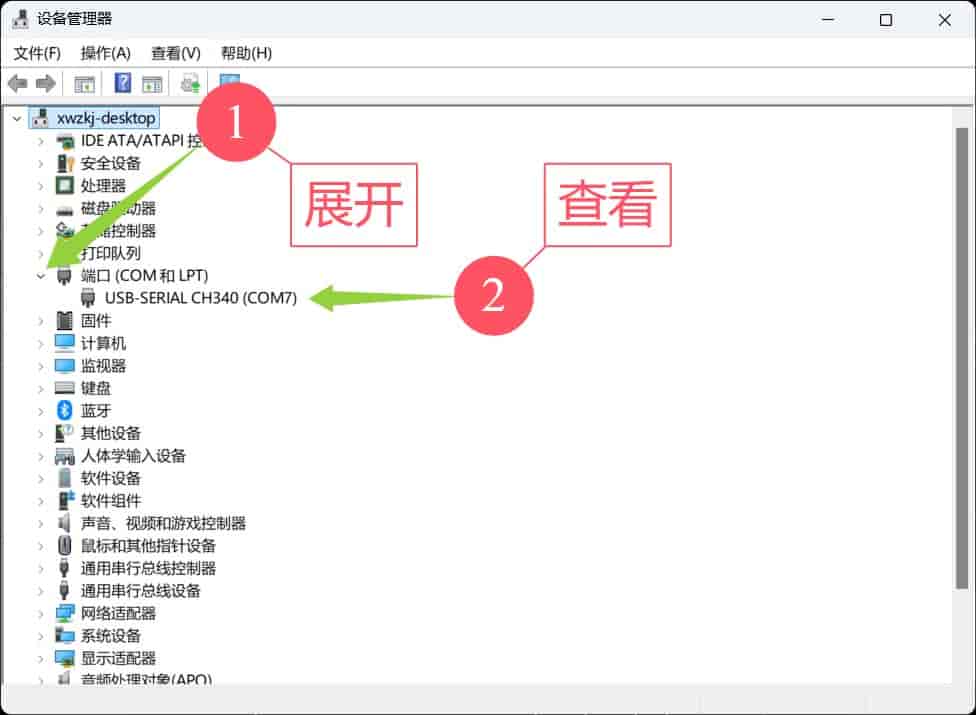

在设备管理器中，展开端口（COM和LPT）

应在内发现如图设备

记住此设备后面的端口号（图中为COM7）

若没有，请检查驱动安装是否成功

亦或是您的主板焊接存在短路等问题，请立即拔掉插在电脑上的模块，防止模块过热烧毁！

您可不连接bmcu主板，单独插入串口模块来测试是否正常，若单独连接正常，则为您的主板焊接问题

开始烧录

打开烧录工具

1. 选择芯片型号为 CH32V203
2. 点击搜索按钮
3. 选择串口设备为上面步骤显示的端口号
4. 选择固件文件

   此步骤之后需要按住bmcu主板的按钮B，然后单击按钮R，按钮B在过程中不可放开

5. 点击解除保护（若您的芯片是第一次烧录固件，则不需要此步骤）

   此时应显示解除读写保护成功

6. 点击下载(D)
7. 等待右下角进度条跑完，显示成功

确认烧录成功

松开B键，单击R键，稍加等待，此时主板的ws2812灯珠亮起红色，则代表固件已在运行
