BMCU-C(370霍尔版)制作教程
前言
本文全文由丸子编写
这是适用于BMCU-C v0.2版本通道组件的制作教程
若还没有零件,请前往材料清单购买。
该文章的撰写日期(25.4.16)是我的生日哦
如果该文章对您有所帮助,欢迎前往支持wiki运行赞赏我~
组装前需提前准备
适用于本教程的整合包:敬请期待,先去群文件找
- 一套焊接完毕的BMCU
霍尔版电路板,确保没有任何焊接缺陷(如虚焊、漏焊、连锡、焊错等),然后对其进行固件刷写,固件烧录教程暂时请前往群文件查找。 - 对主板刷入适用于霍尔版的固件,截至25.4.16日,最新可用的固件为
BMCU-C-4-13测试 - 打印件外壳
- 打印件磁铁极性确定装置

正文

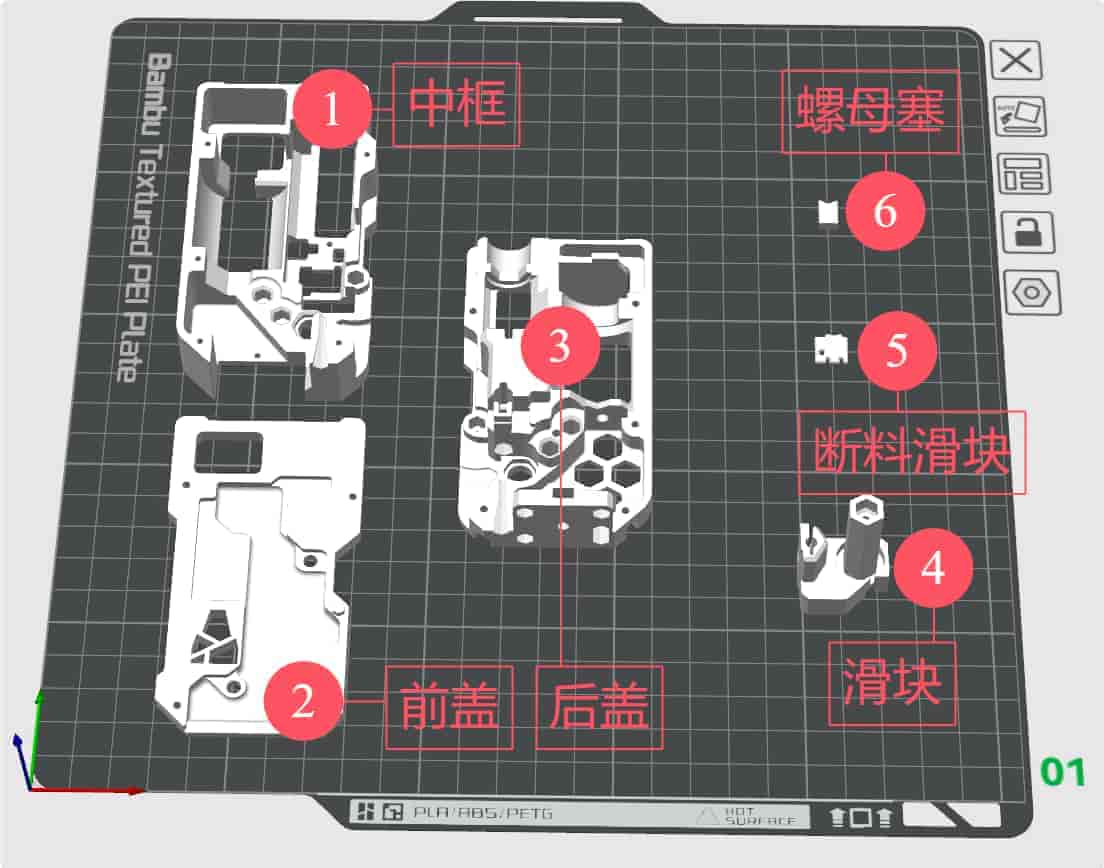

组件名称介绍

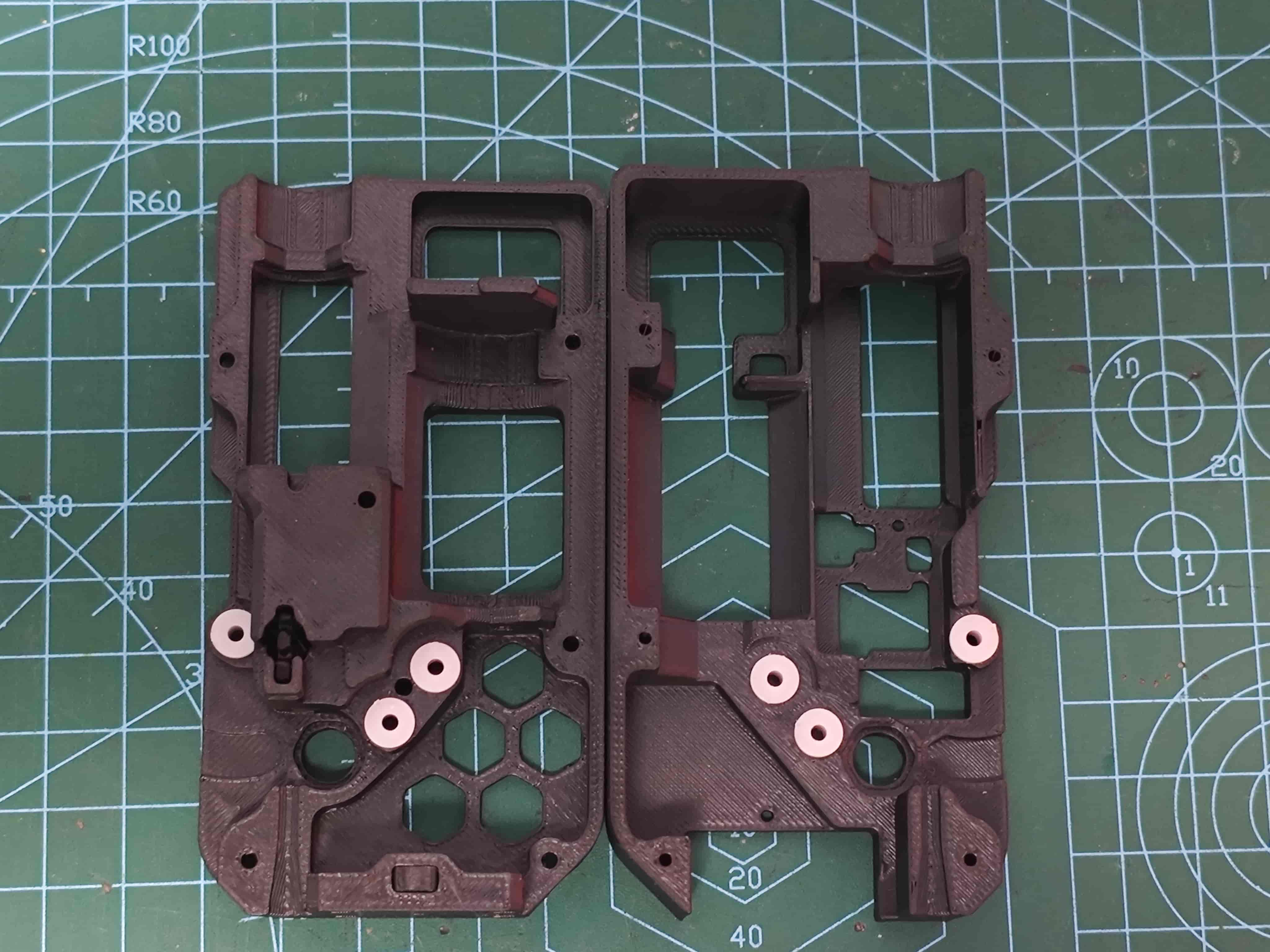

安装轴套
按照下图将62B轴套塞入后盖以及中框中

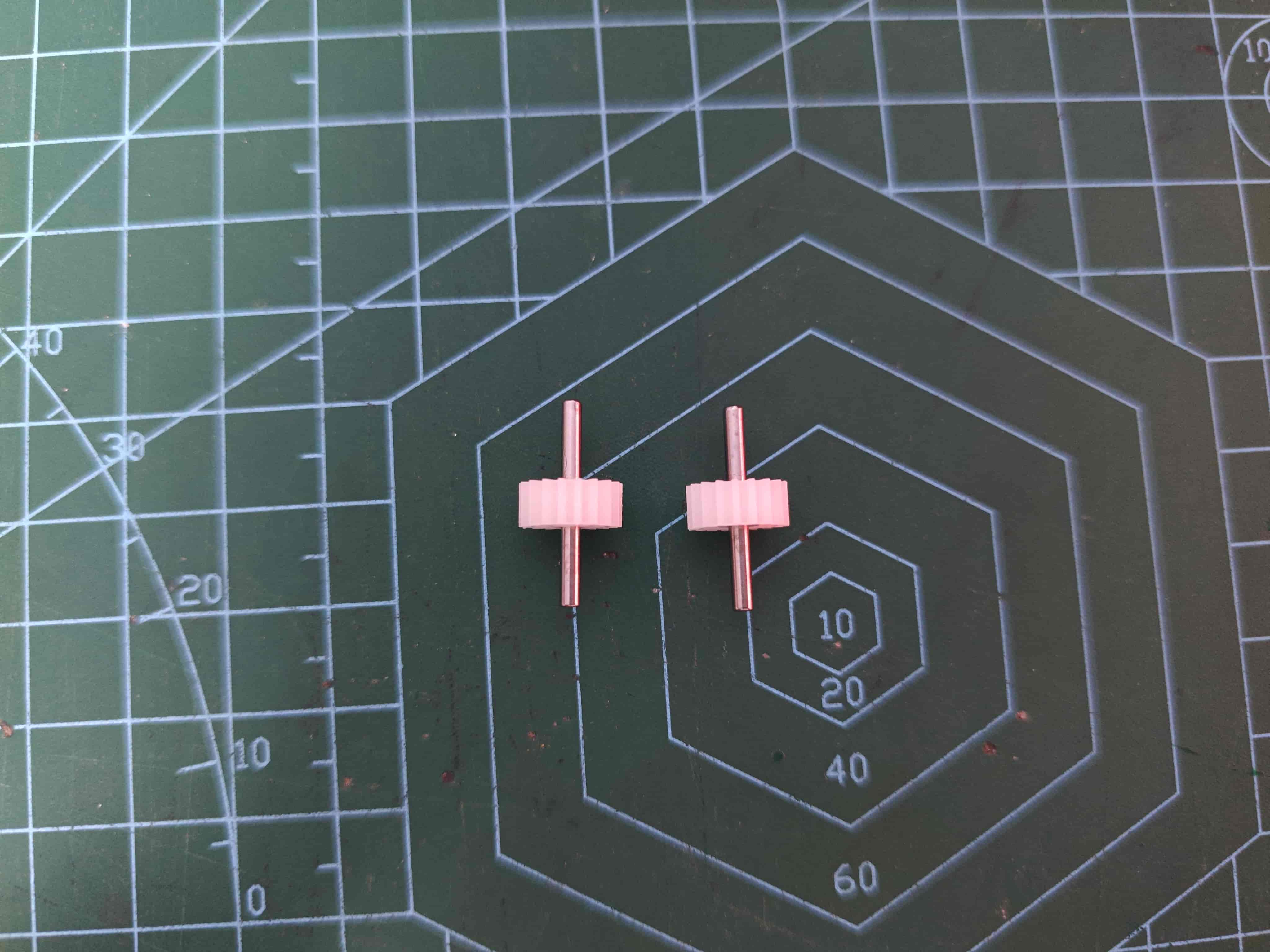

将D2*20轴与182A齿轮组装
使两端露出部分长度近似

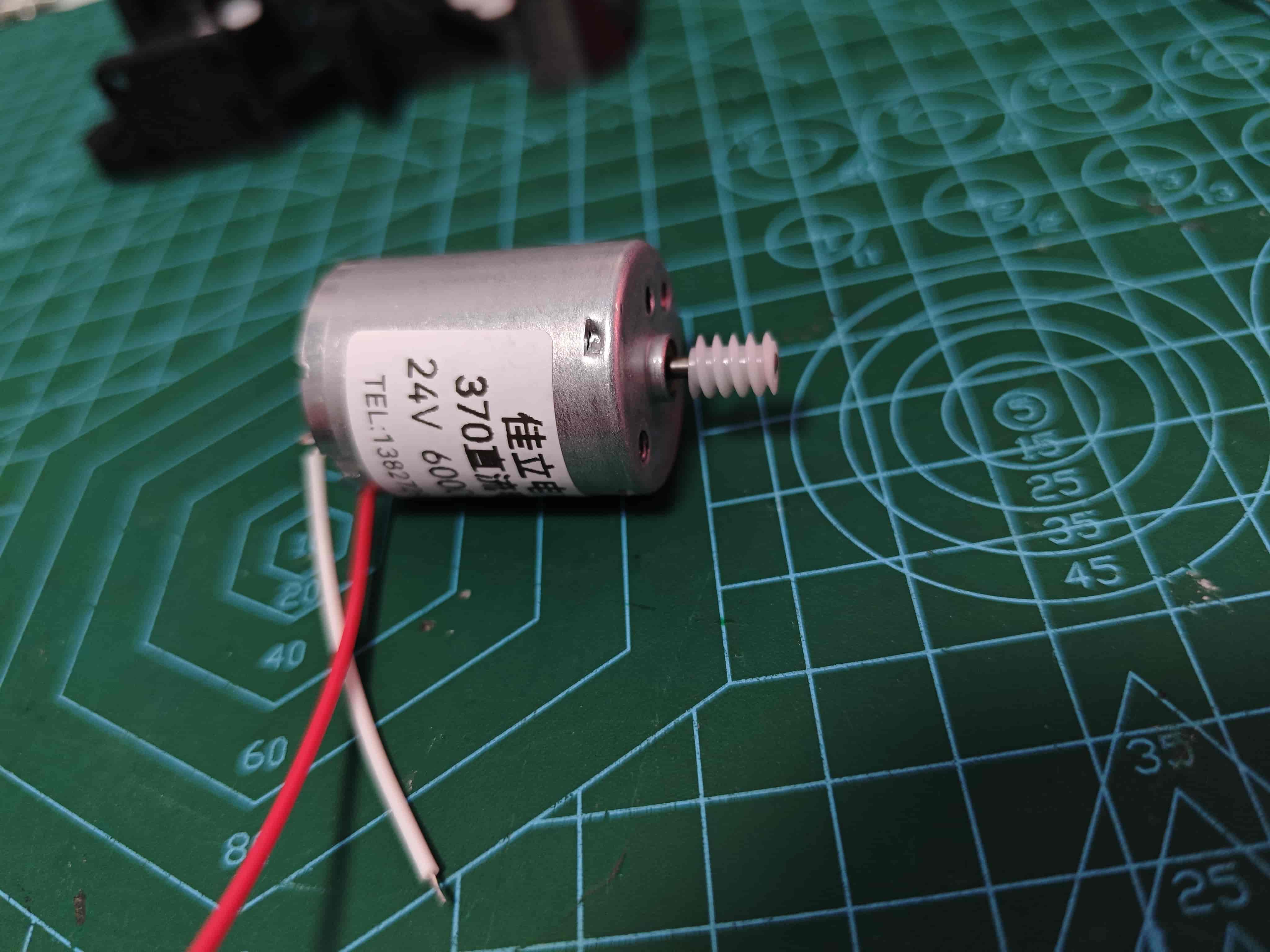

给370电机安装蜗杆并焊接电机线
令电机轴与蜗杆齐平,若不放心可在此处点502胶水。
电机有红点的引脚为正极

确定滑块磁铁的极性
TIP
尽管仍有很多确定磁极的方式,在此恳求您打印我设计的磁铁极性确定装置,您的打印可以使我获得拓竹积分,作为我维护wiki的动力,万分感谢您的支持
找来一个容器(碗、盘子、水瓢、脸盆等均可),加入适量水

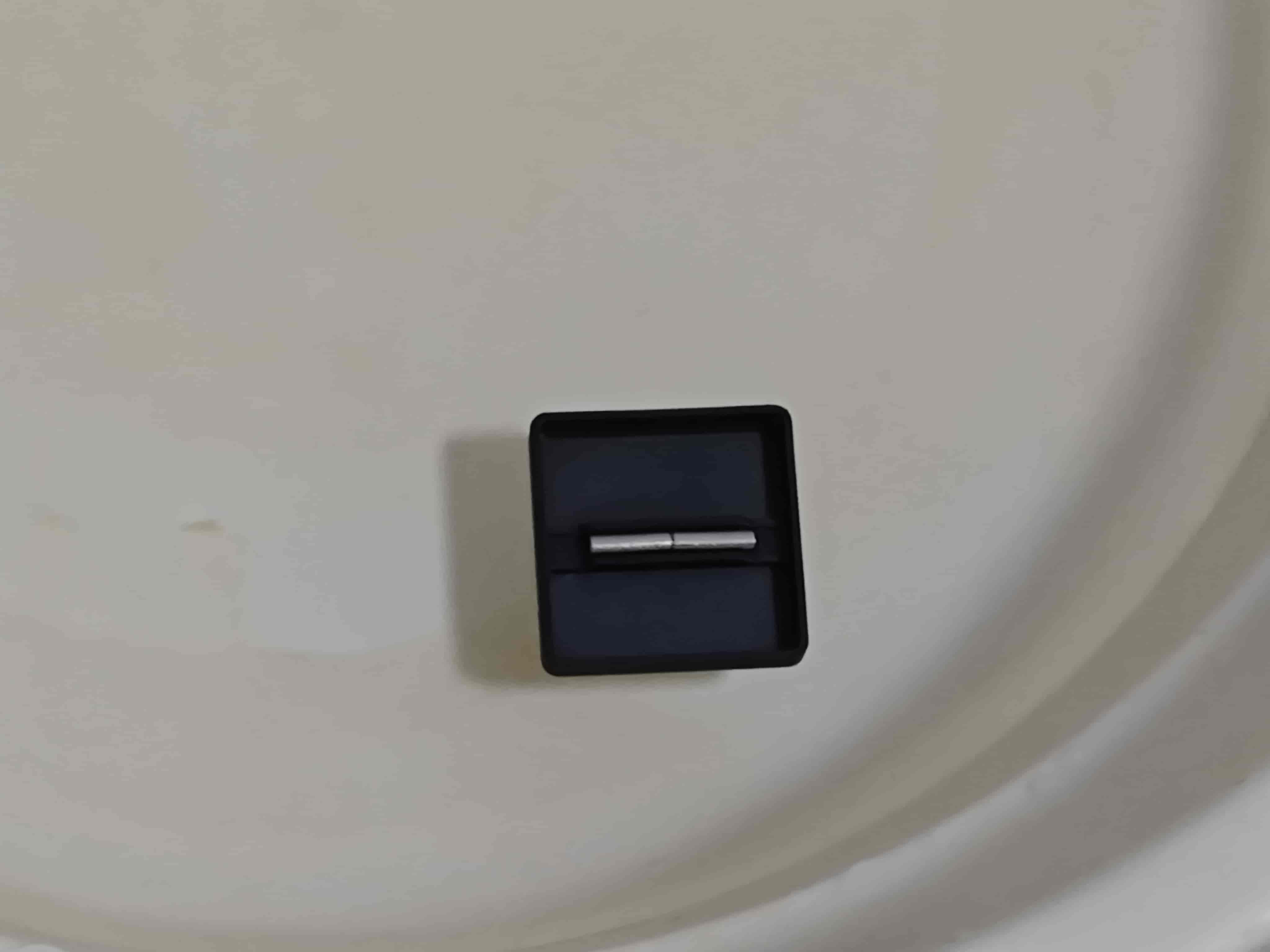

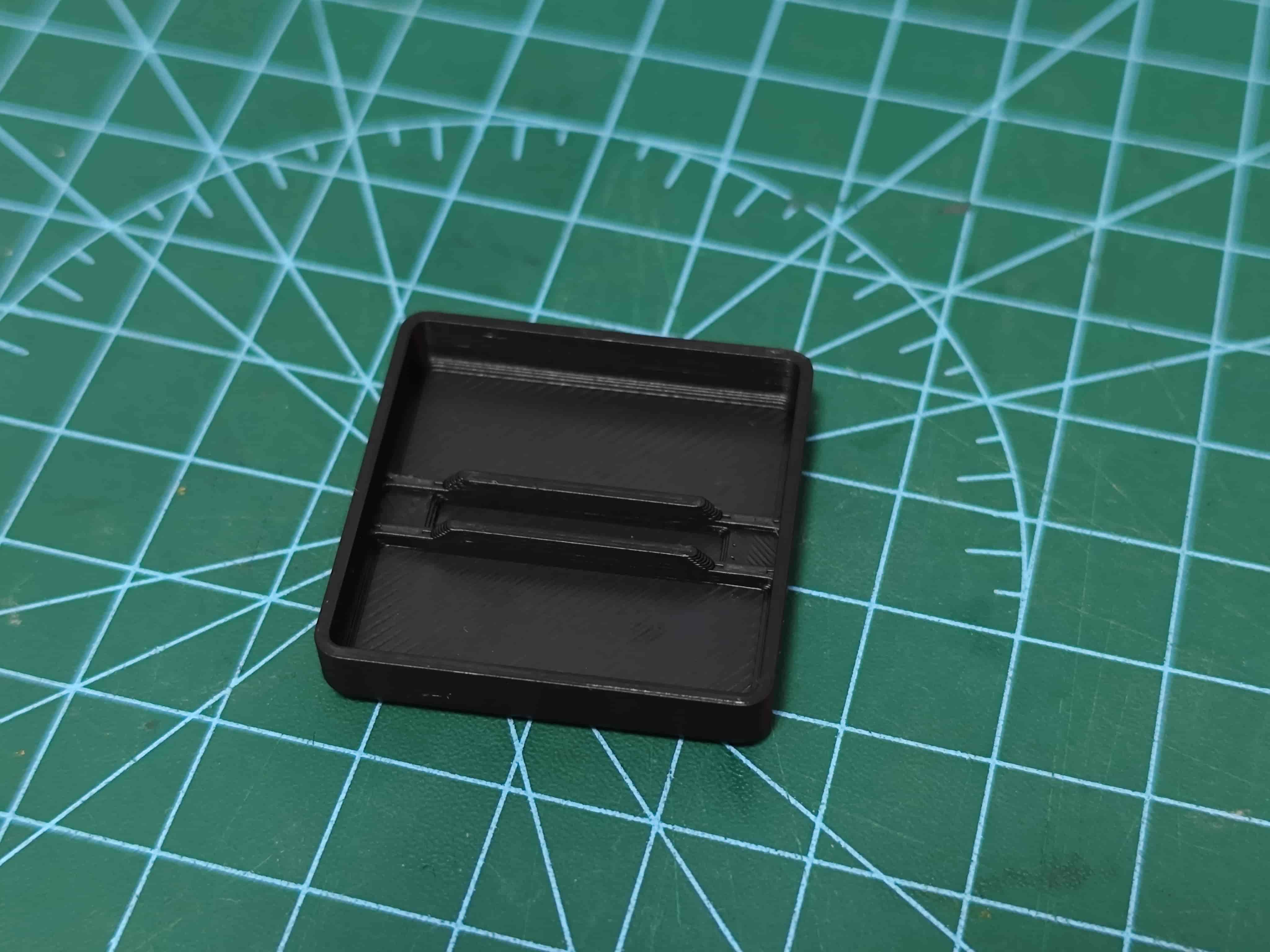

将两个D3*10磁铁吸在一起,放入磁铁极性确定装置,并将装置浮在水面

待稳定后,磁铁朝向南方的一端为南极,另一端为北极

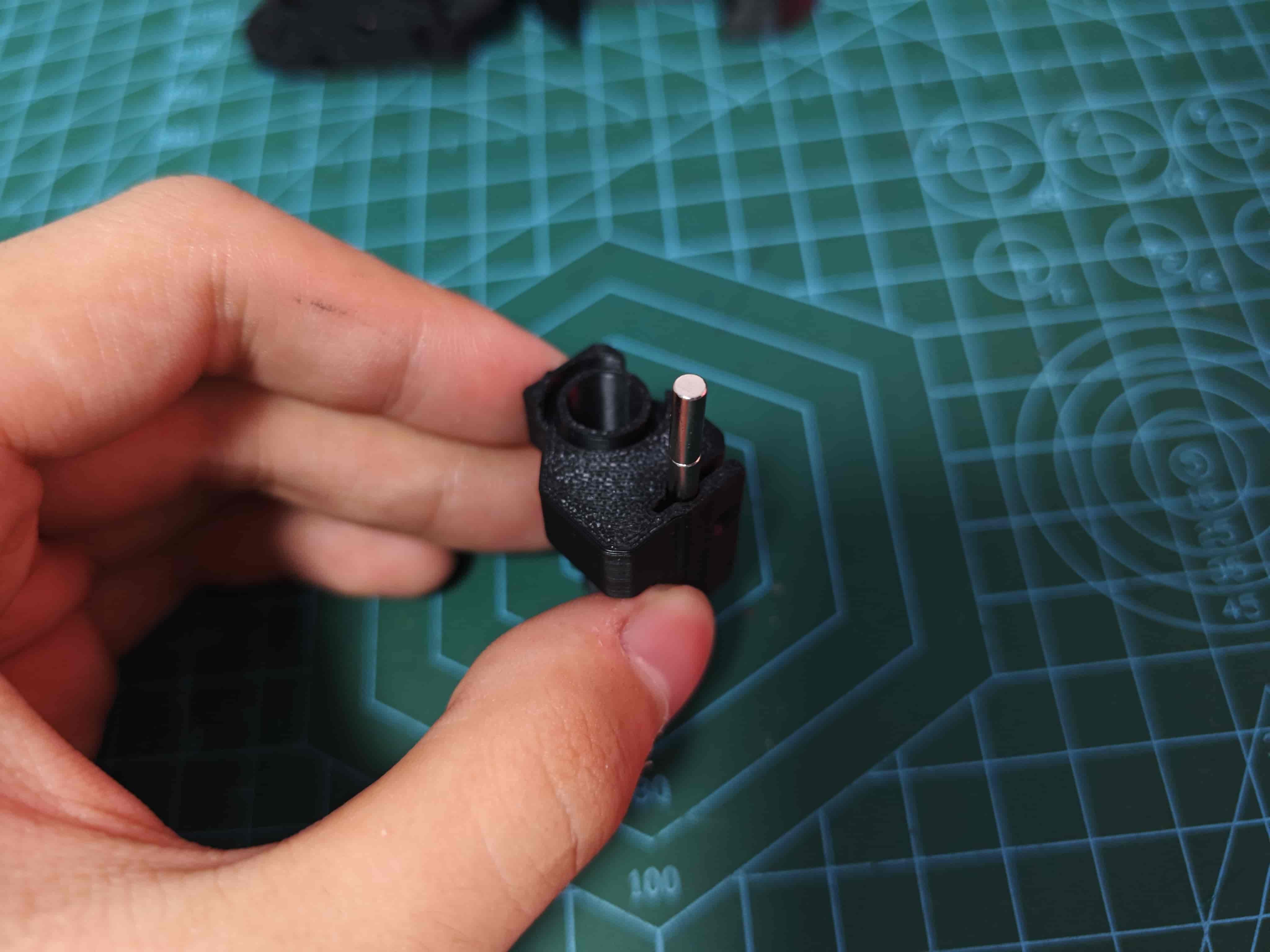

将磁铁装入滑块
按照下图方向摆放滑块,则磁铁南极朝下插入滑块此处(南极靠近气动接头安装位置)

重要:令磁铁处于滑块磁铁安装位的正中间

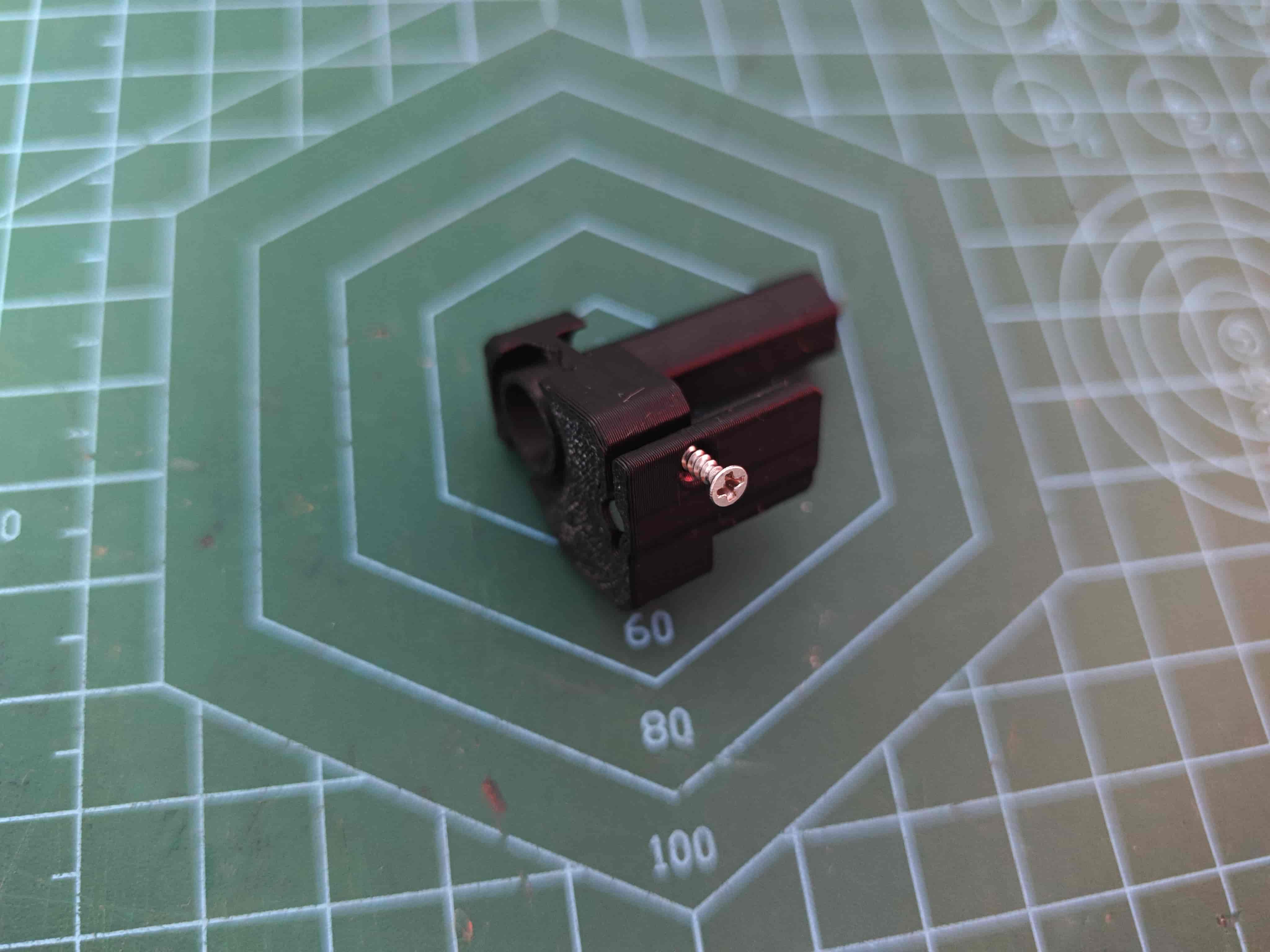

固定滑块磁铁
使用M2*8自攻螺丝拧入滑块

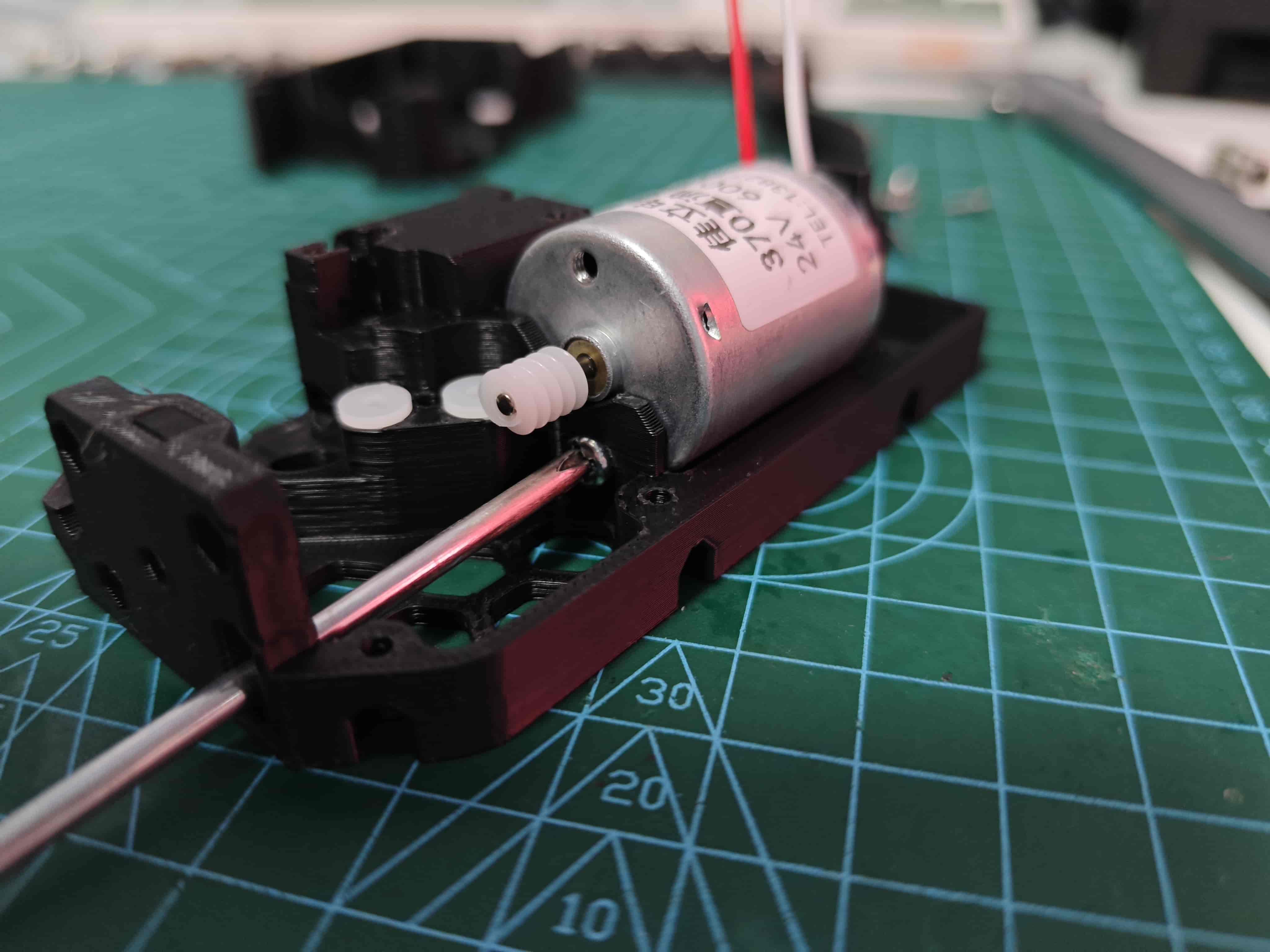

安装电机
将电机放入此位置,并使用一颗M3*5机牙螺丝拧紧固定

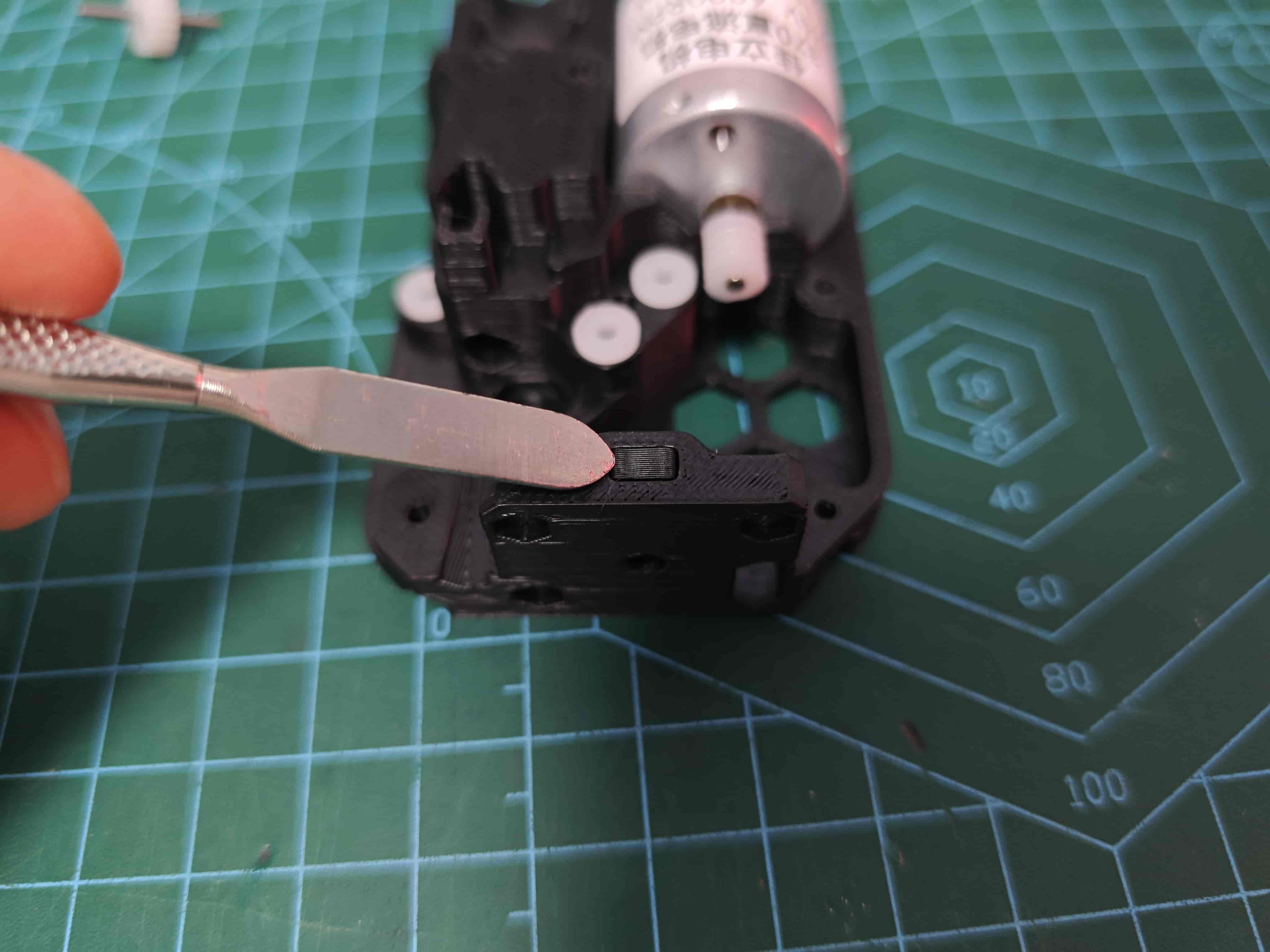

安装螺母与螺母塞
将一个M3六角螺母放入此处凹槽,并塞进螺母塞以固定(忘了拍图,挺好理解的,意会一下)

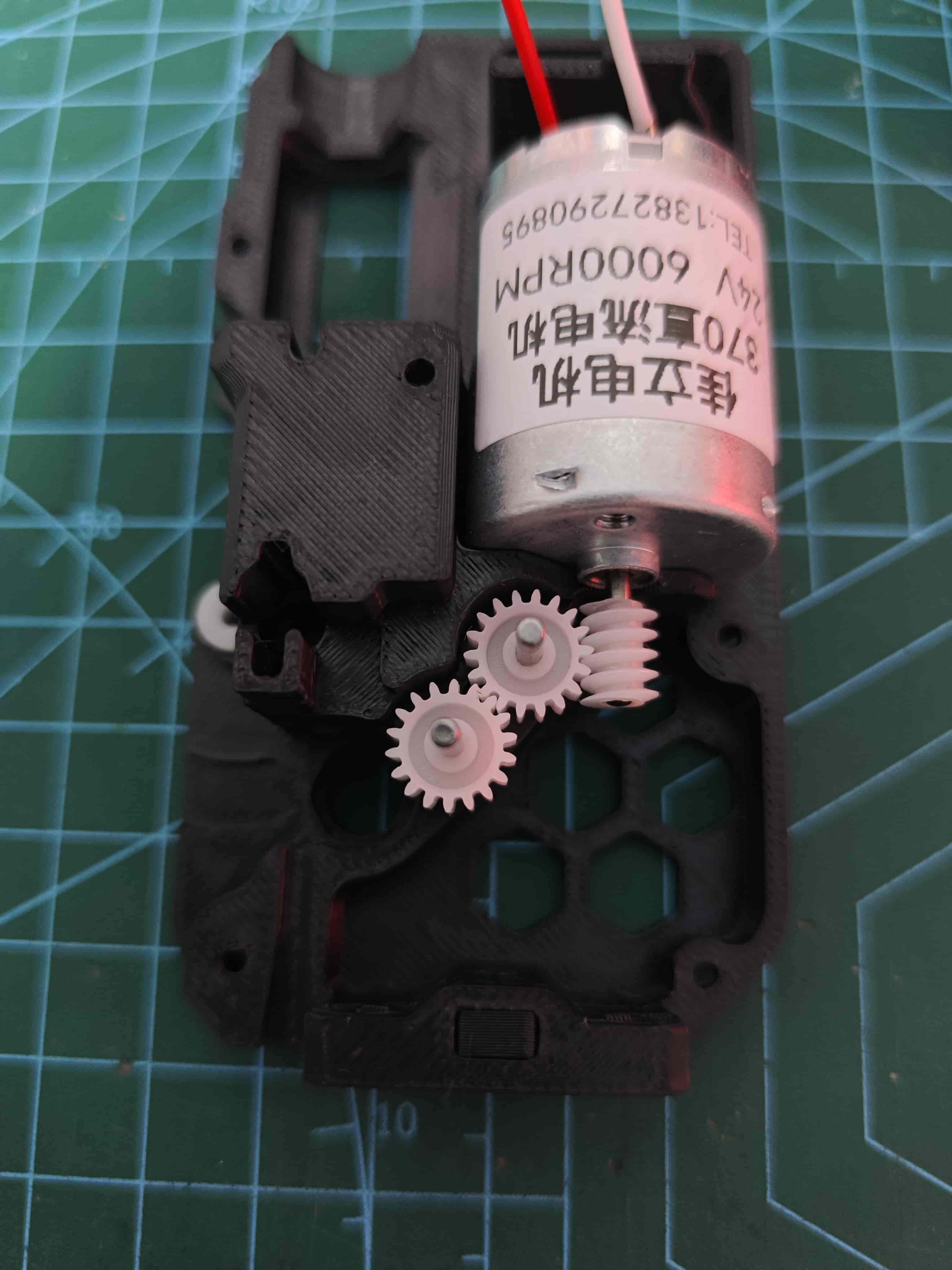

放入齿轮

组装BMG主动轮
参考370钢珠版教程的相关部分
组装BMG从动轮
参考370钢珠版教程的相关部分

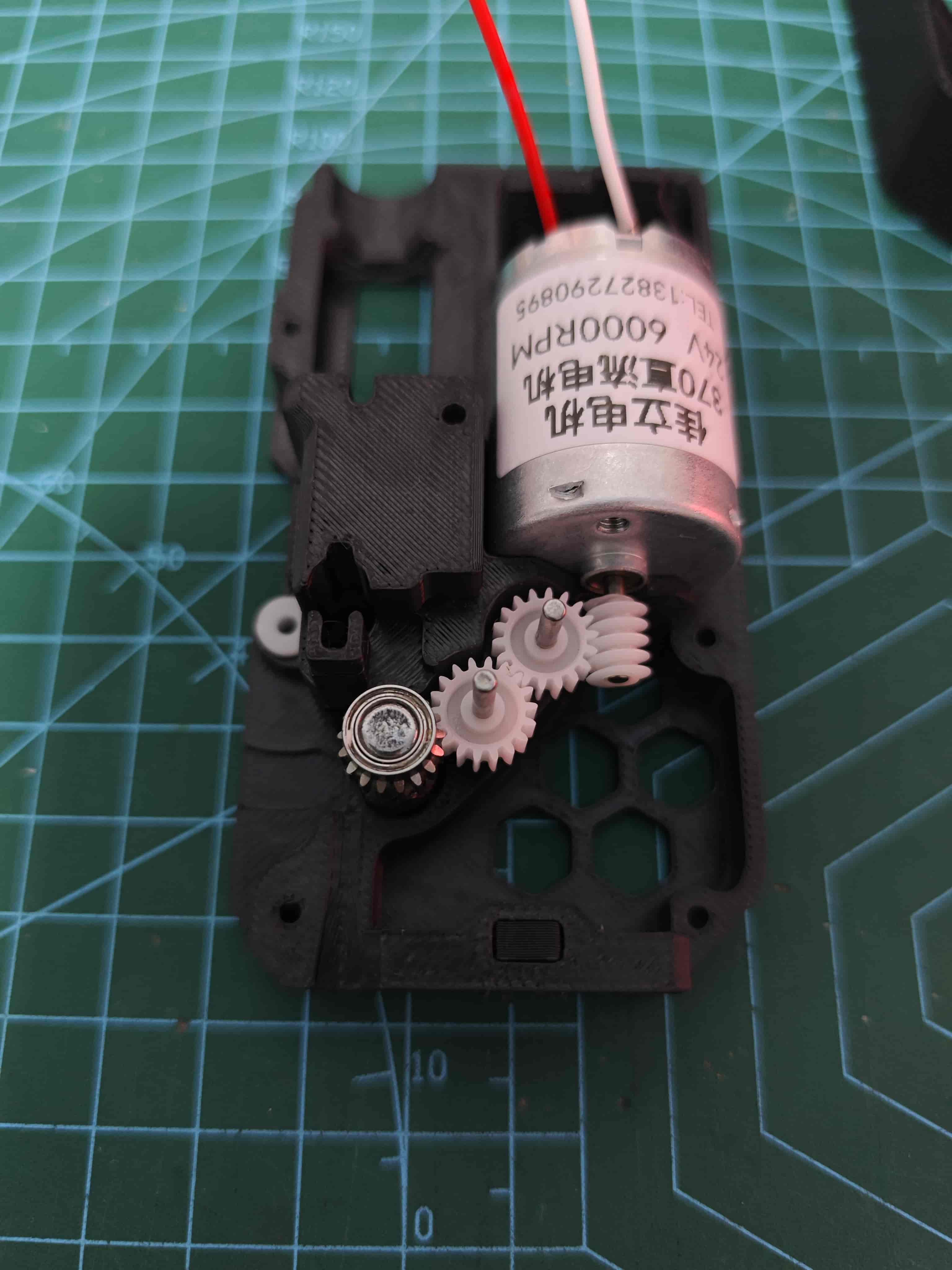

放入BMG主动轮

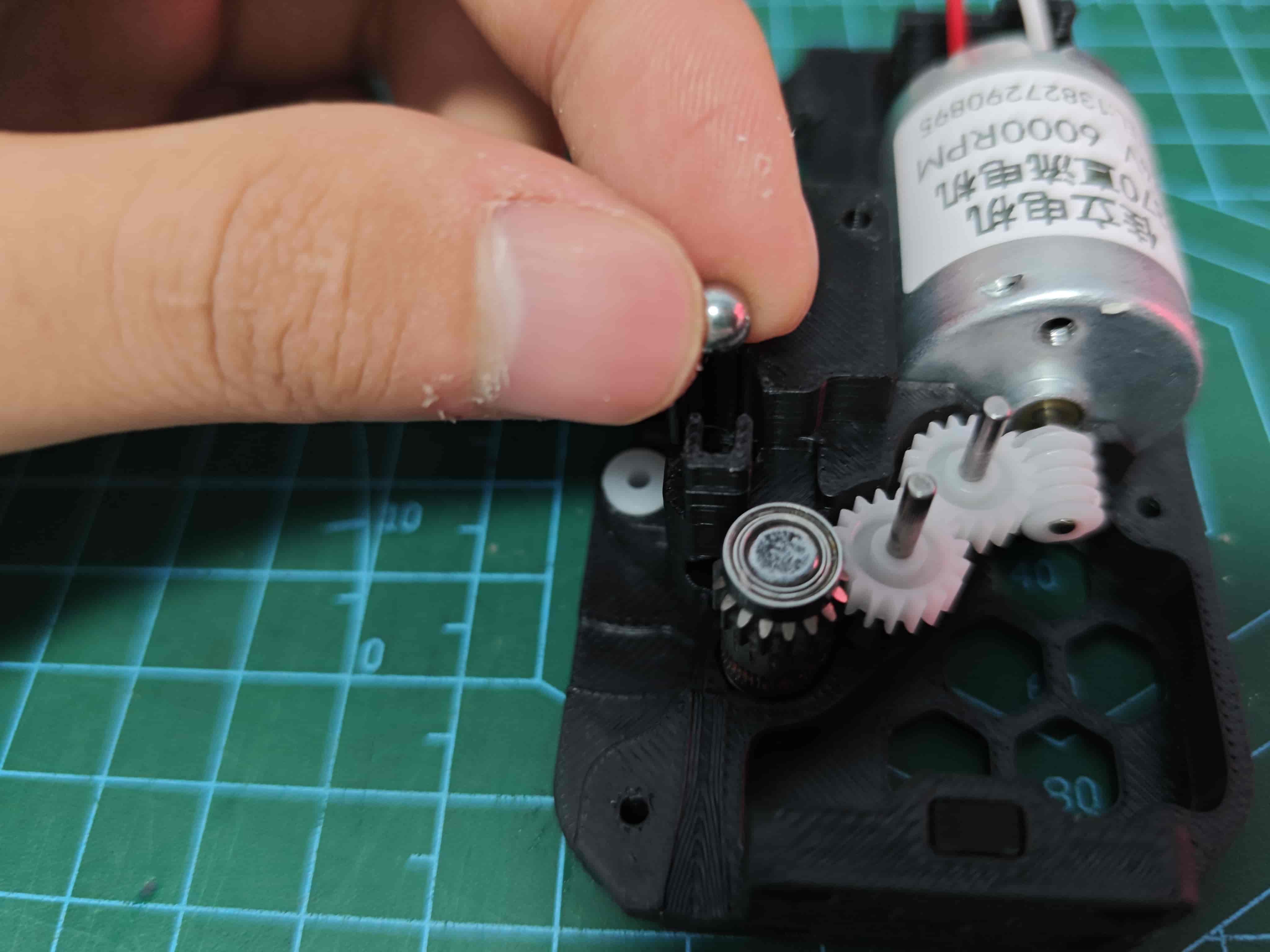

放入钢珠

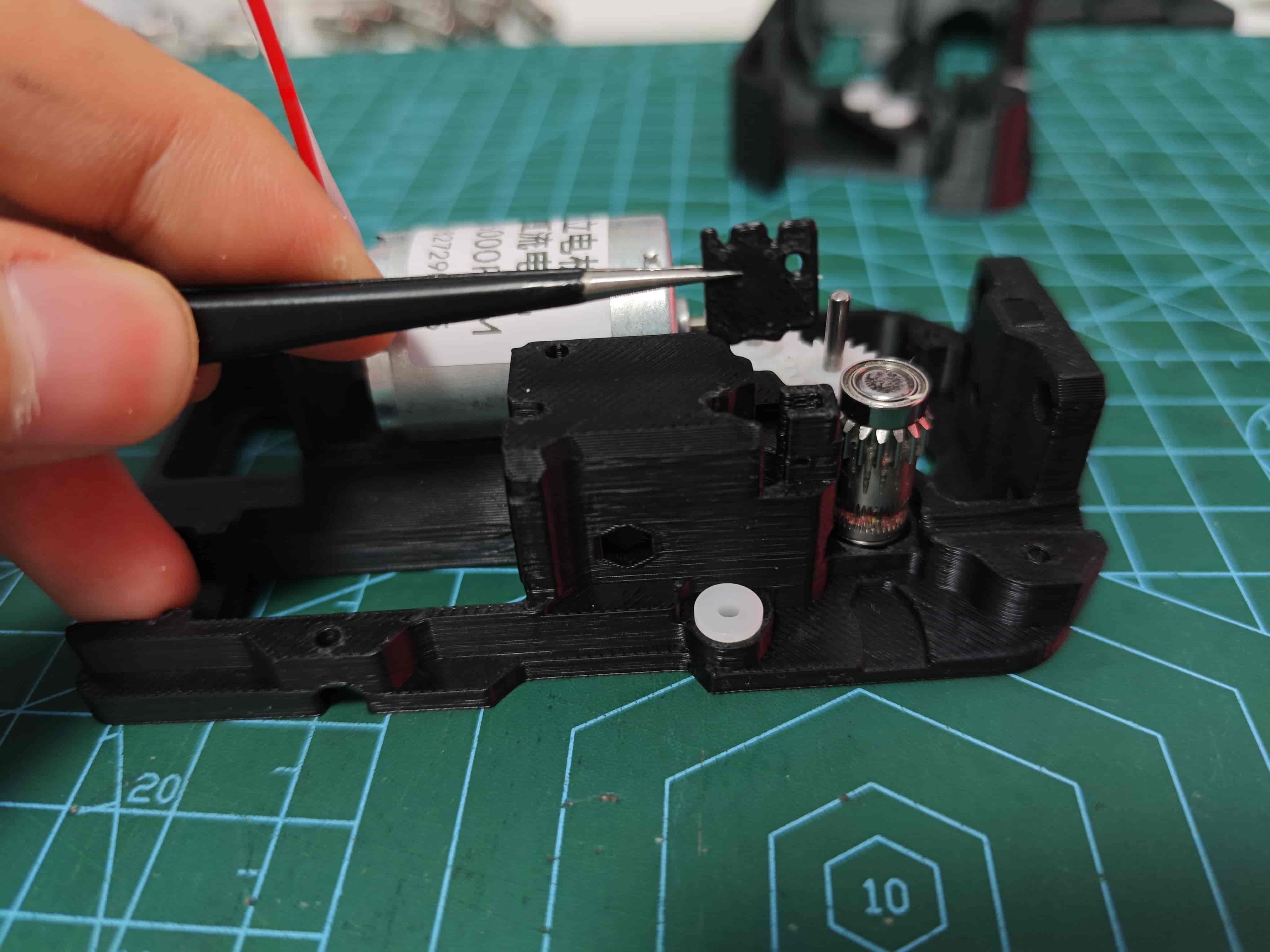

放入断料滑块
注意滑块方向

上润滑

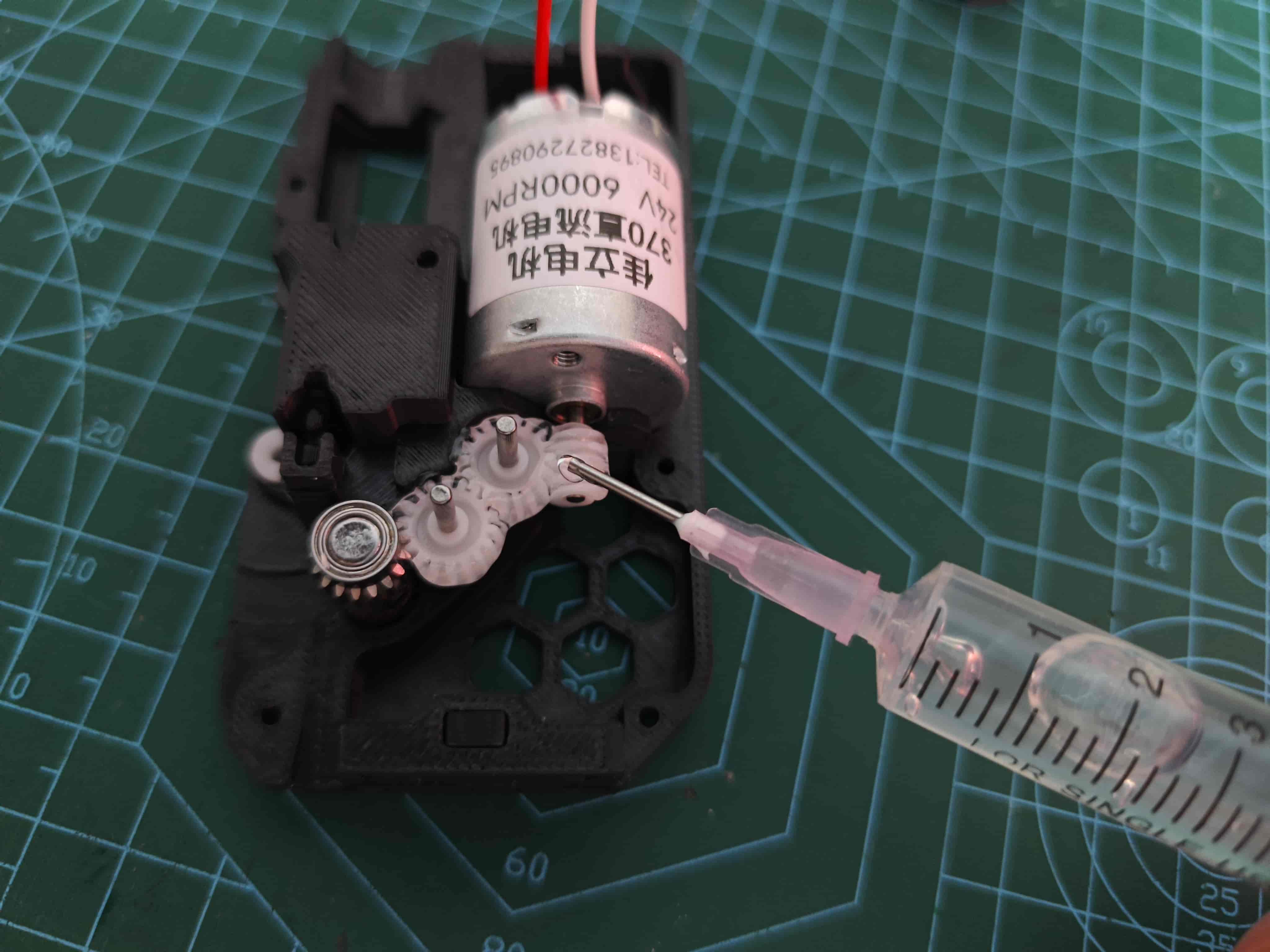

给齿轮进行润滑(可以拿下来润一圈放回去,BMG就不用润滑了)

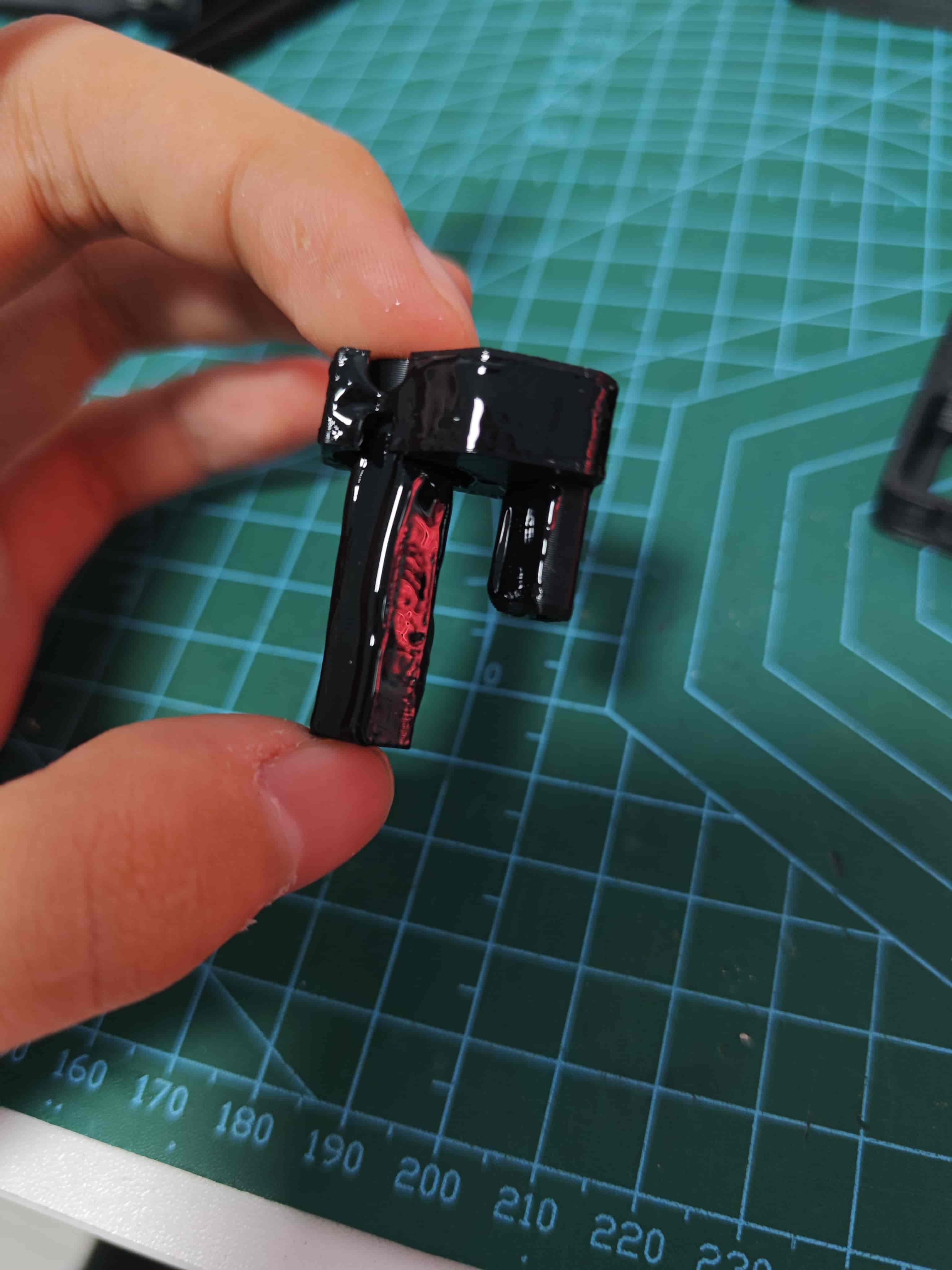

给滑块进行润滑(可选)

安装滑块与滑块弹簧
将两个0.8*12*25弹簧放入滑块两端,卡在滑块安装位内(图中我为了演示临时使用了370钢珠版用的0.71230弹簧,必须扶着才不会飞出来,您安装时不会这样困难)

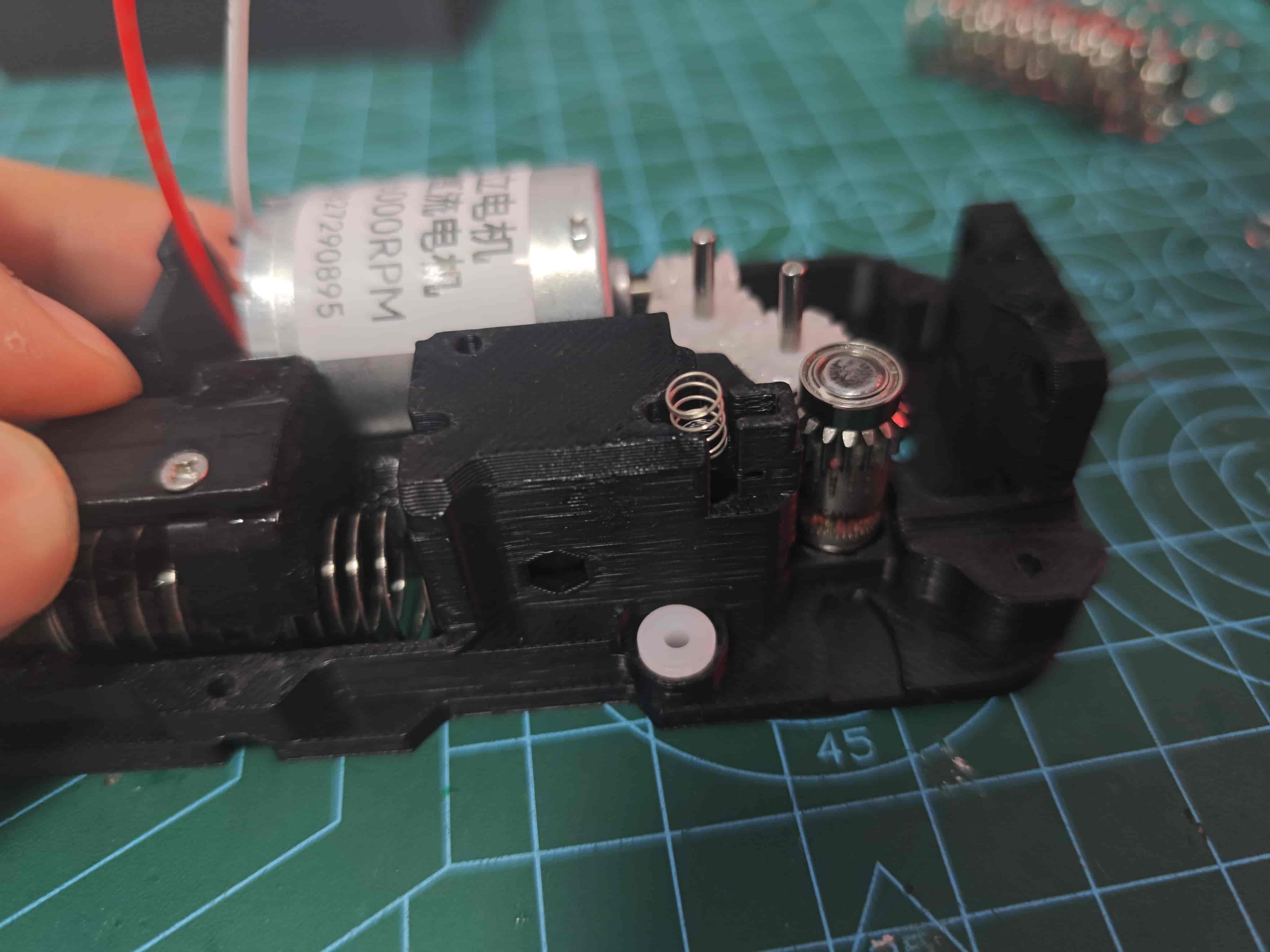

安装断料滑块弹簧
将一个0.3*4*5弹簧放入断料滑块上方

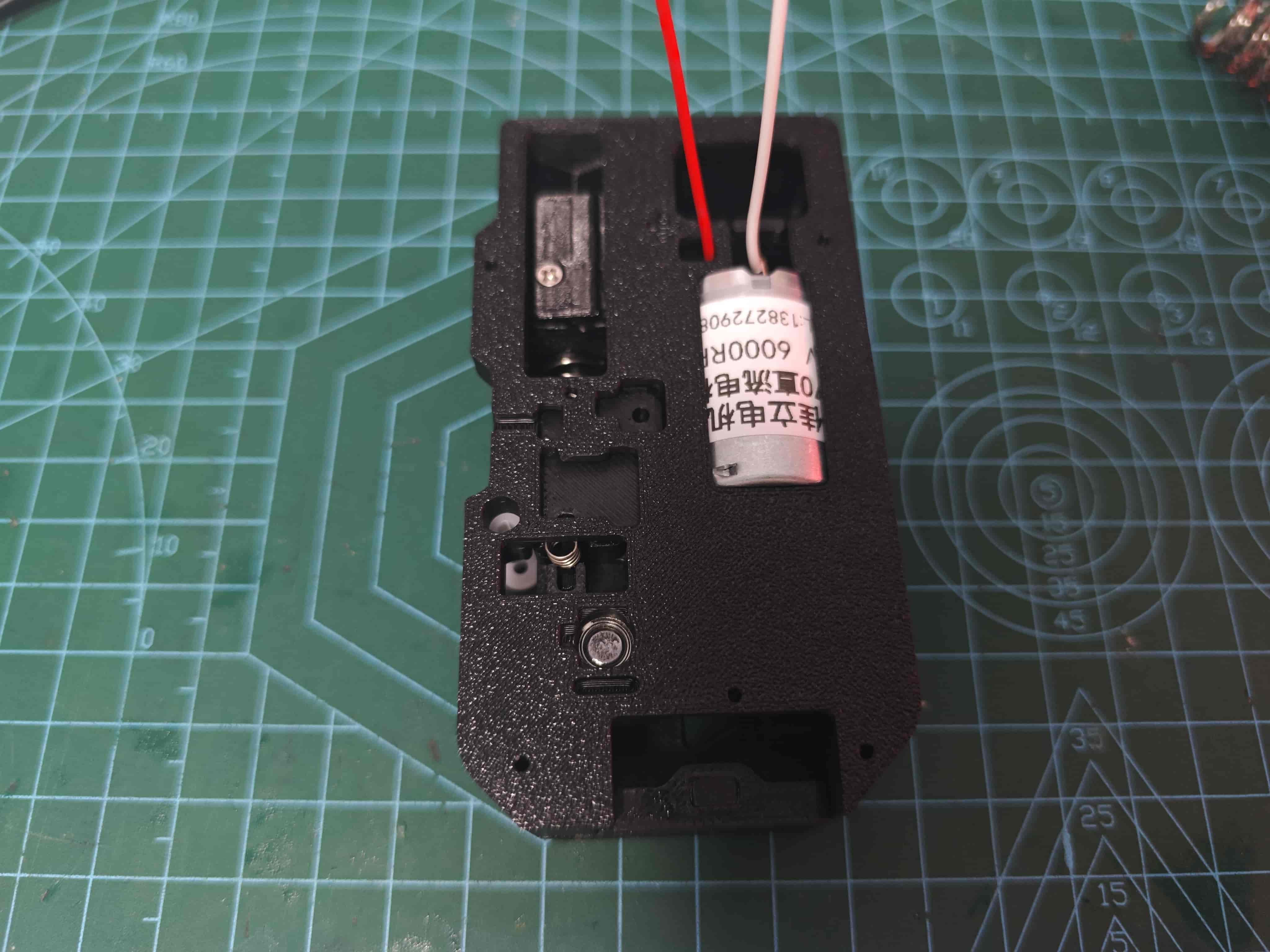

安装中框
将中框扣在后盖上,滑块有磁铁的那部分是要穿过中框的

拧上五个M2*8自攻螺丝固定

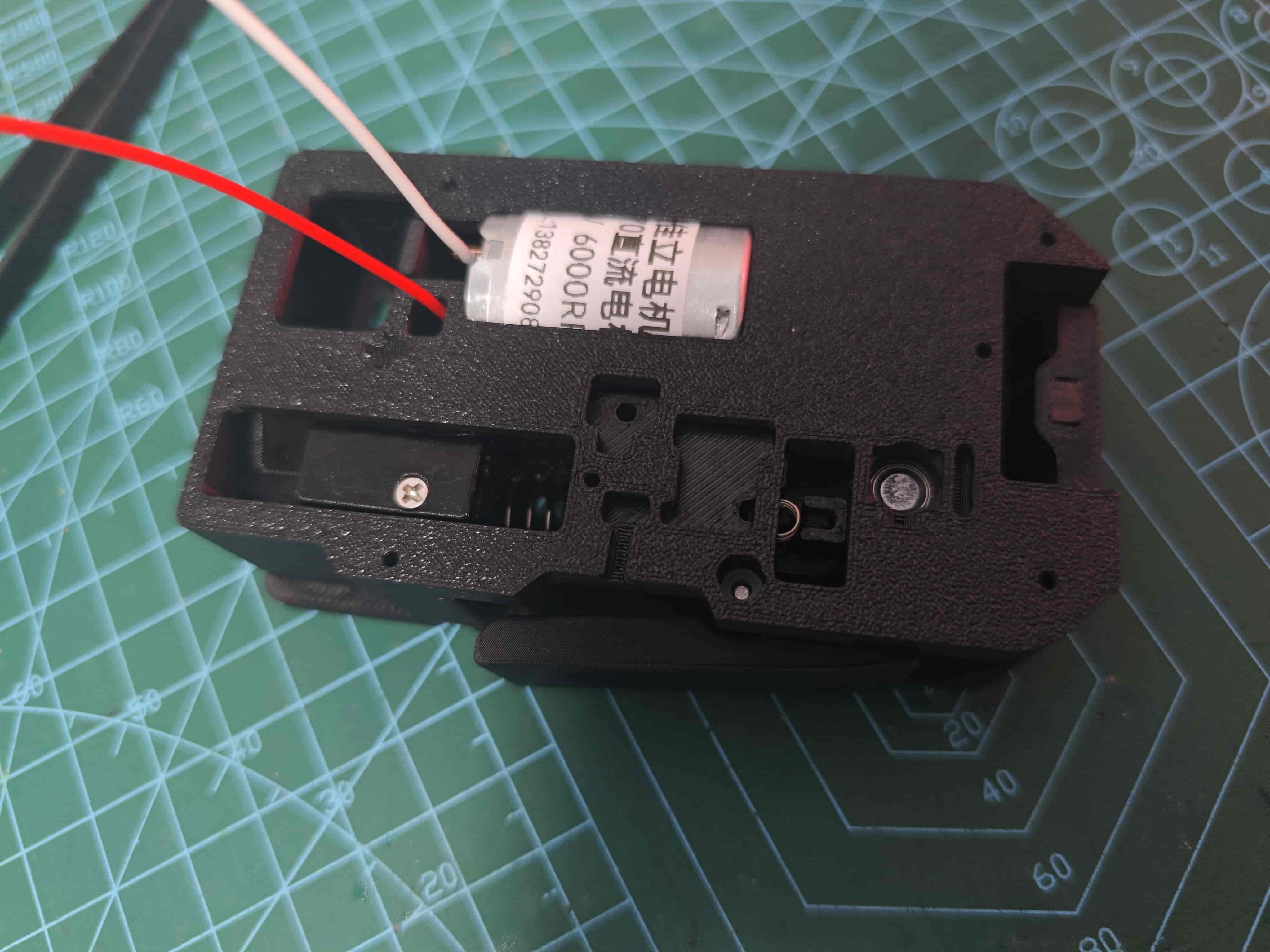

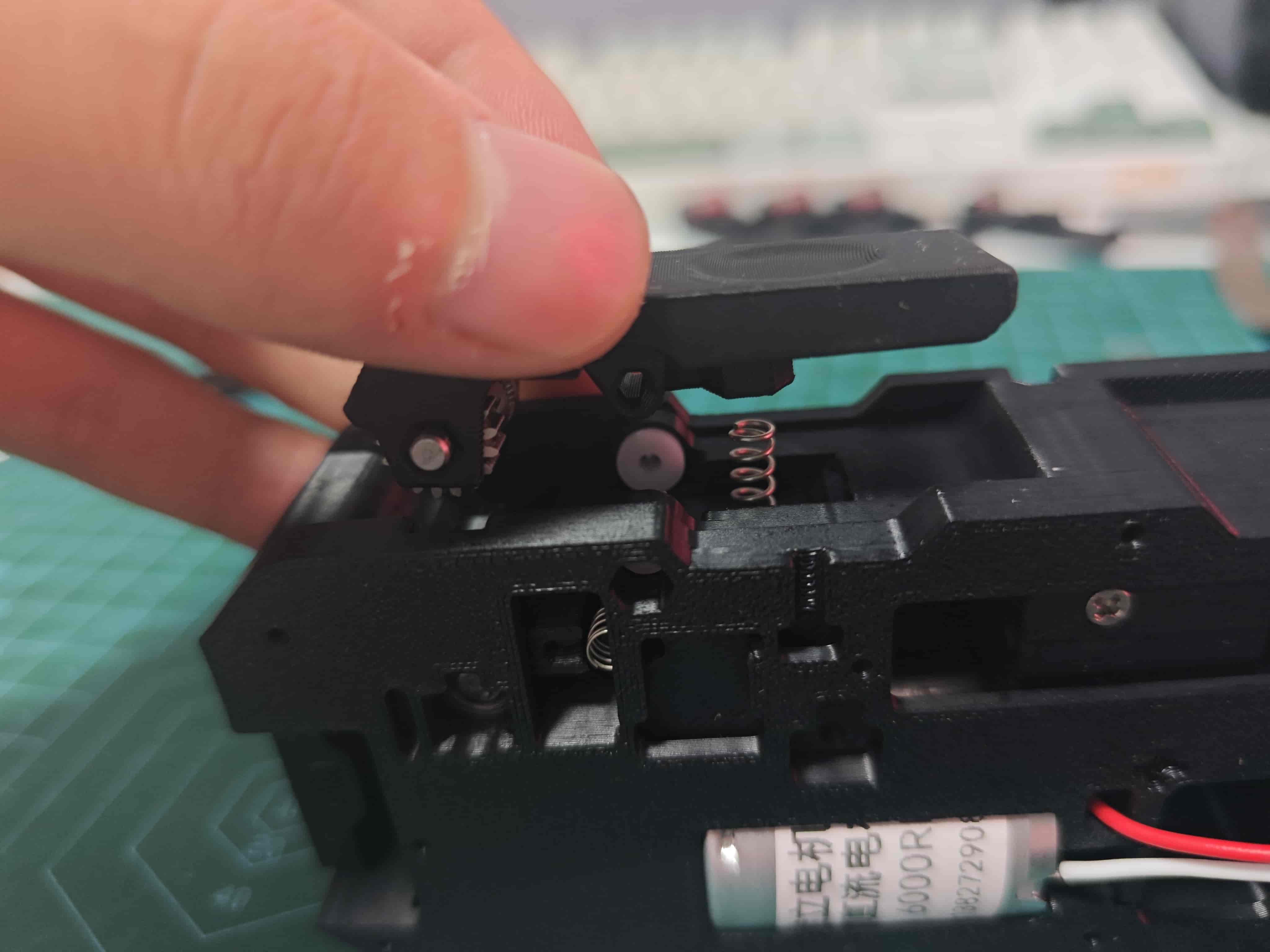

安装扳手
将一个0.6*4*10弹簧放入如下位置,放入准备好的扳手

TIP
若您的管线及料架阻力较大,或者您使用p1打印机,请使用此模型垫在扳手弹簧槽内,以增大咬合力

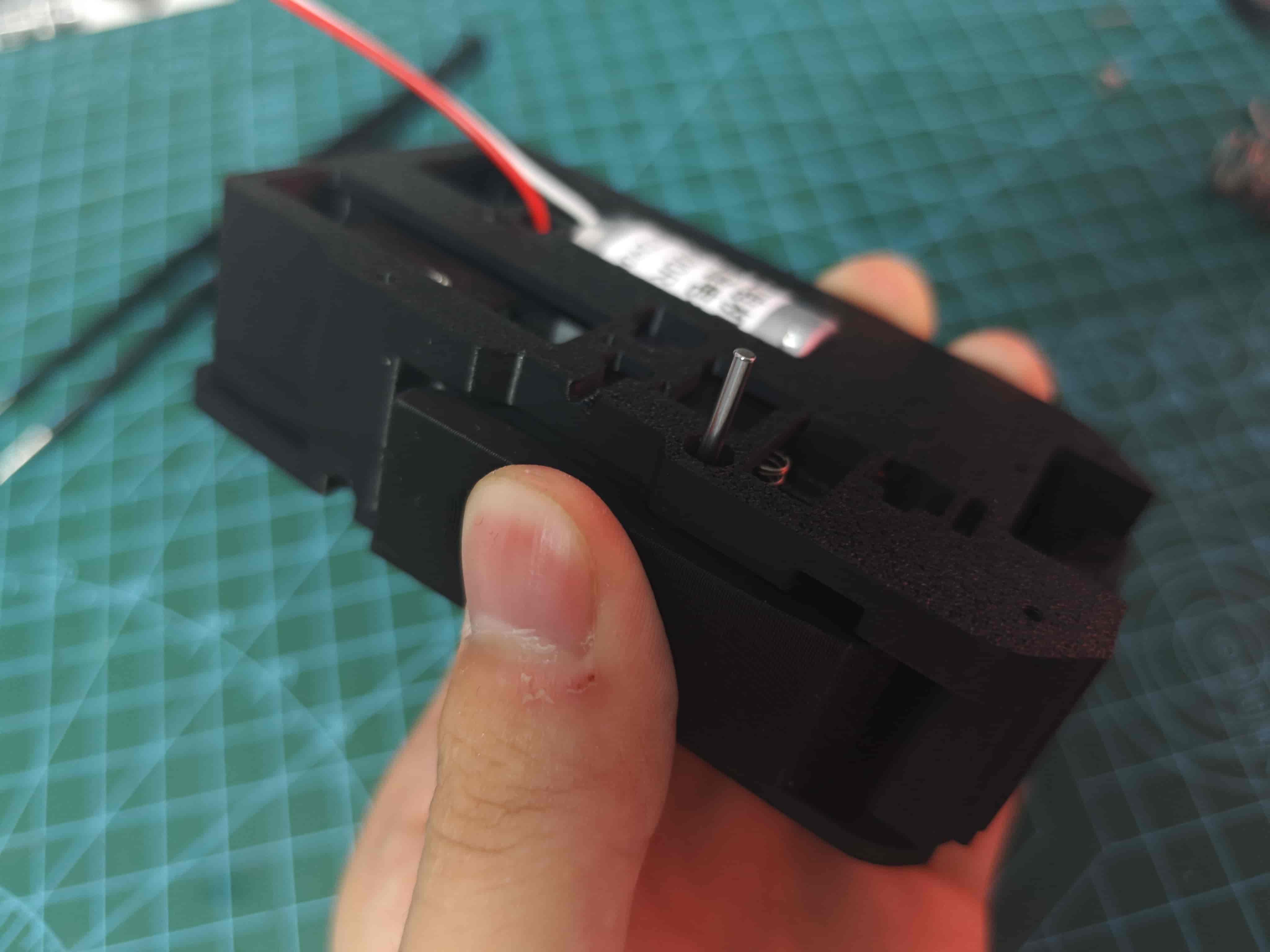

用手按住扳手,穿入一根D2*20的轴

用东西垫着用力压入到底,在用螺丝刀深入压入凹坑底部

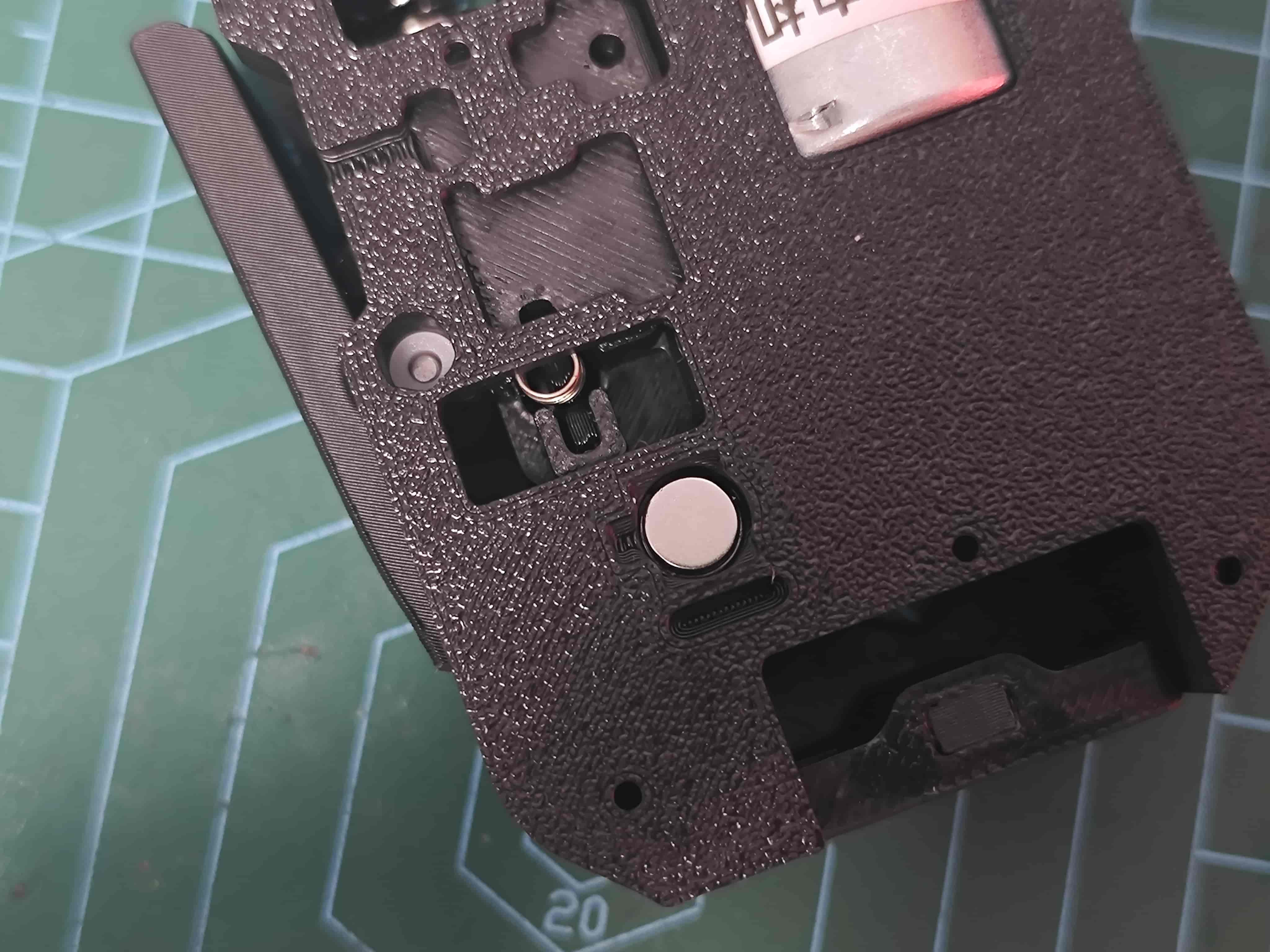

安装径向磁铁
在BMG主动轮上方吸附一个D6*2.5的径向磁铁,确保不会被任何东西压到,确保跟着bmg转动(重要)

建议
在此时插入耗材,使用12v~24v电源接通电机以测试是否可以拉动耗材、磁铁是否跟着转以及将润滑脂抹匀
TIP
可以塞入光纤到缓滑块旁边的小孔,塞到底剪断,用于导光

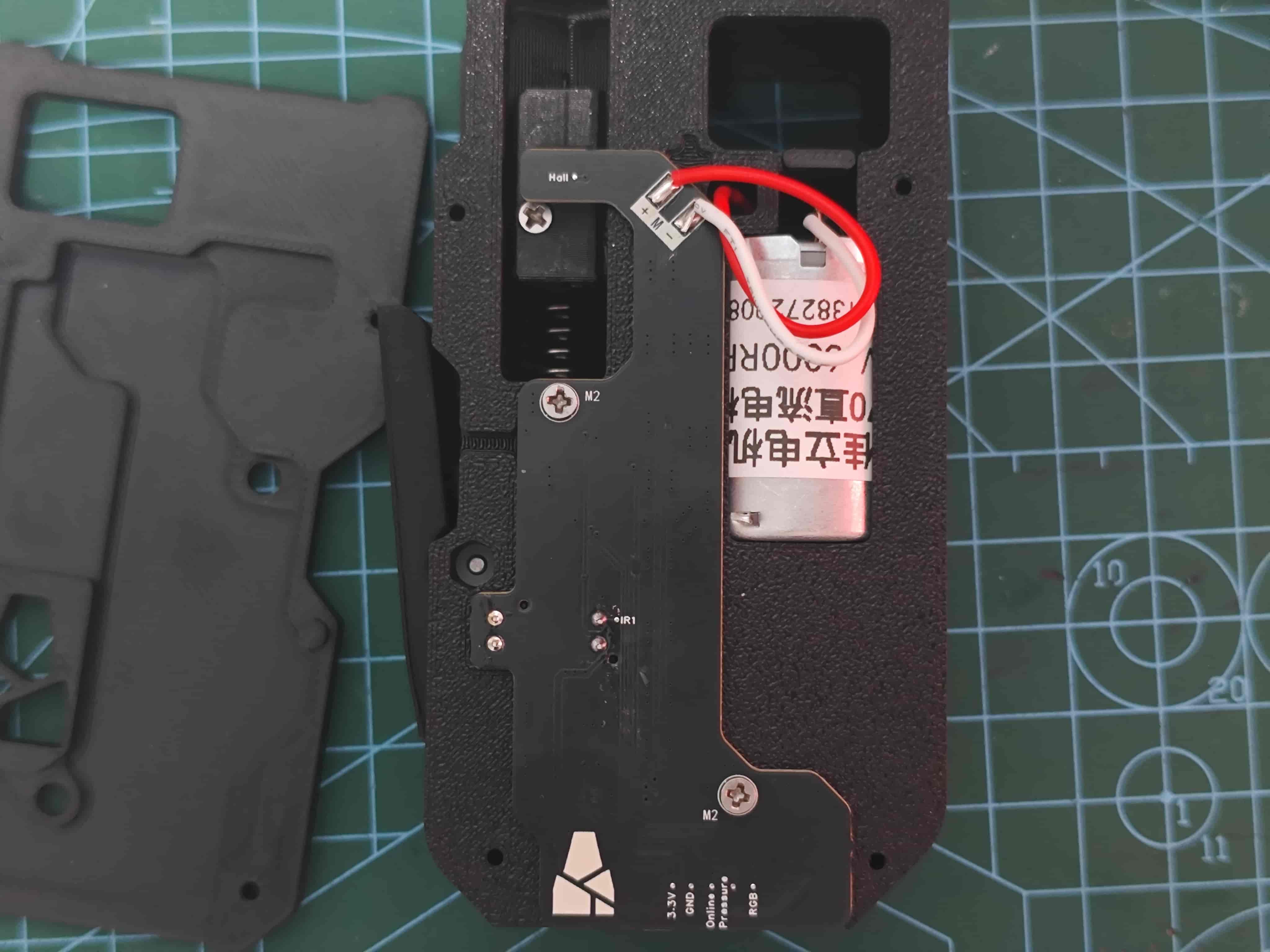

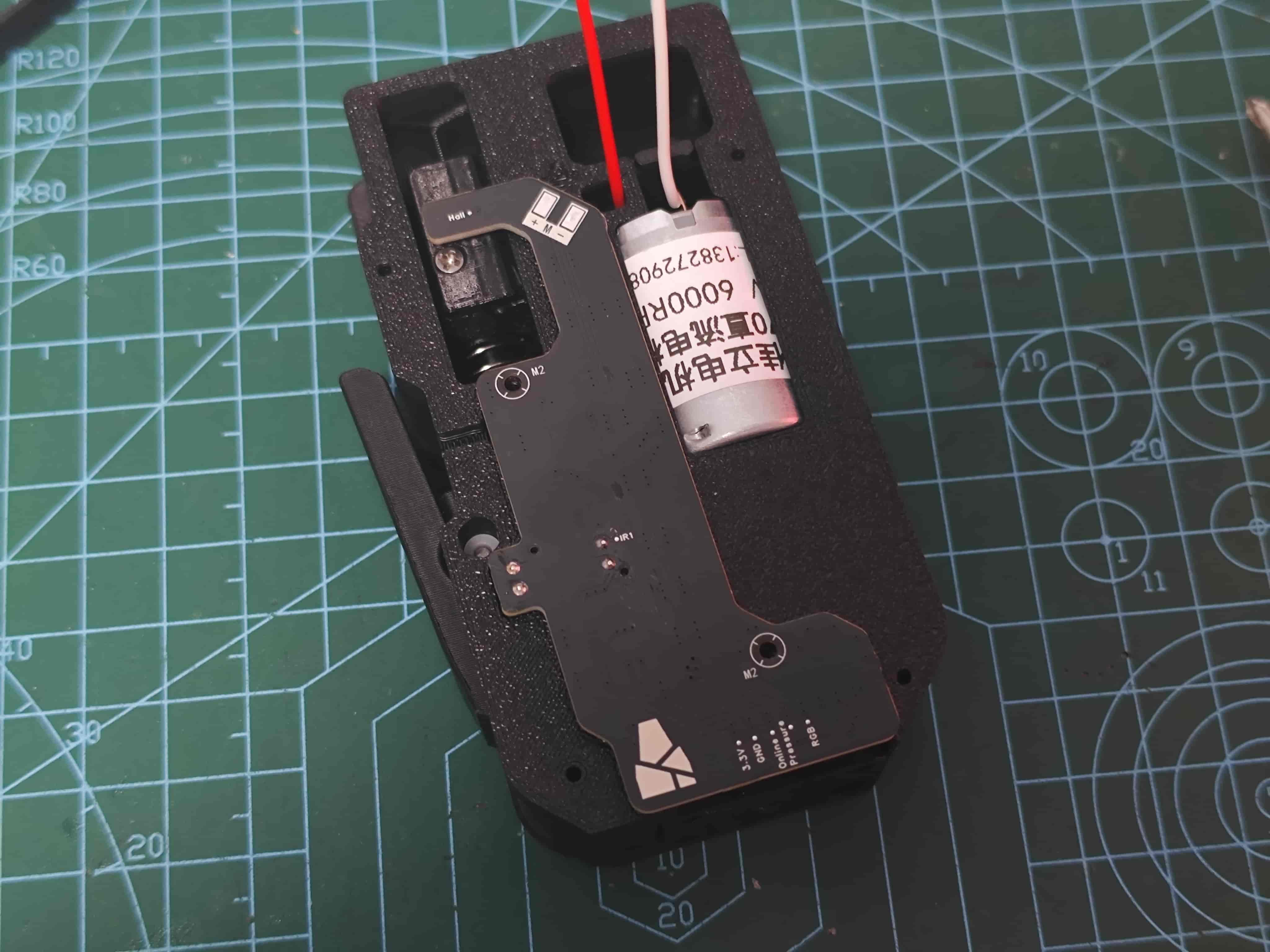

安装副板
将副板放在此处

使用两个M2*8自攻螺丝固定,并焊接电机线

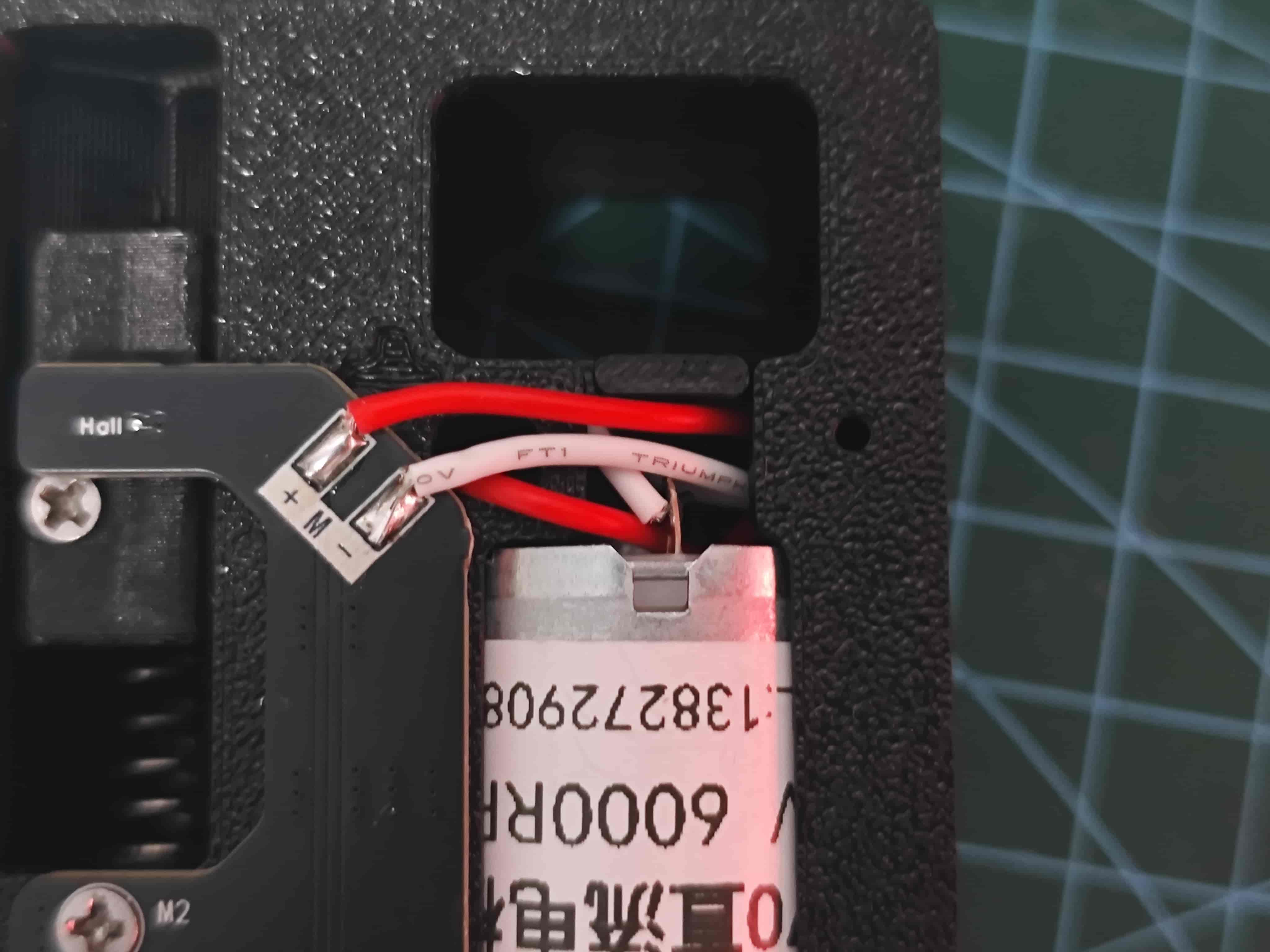

将长出来的线塞进此处

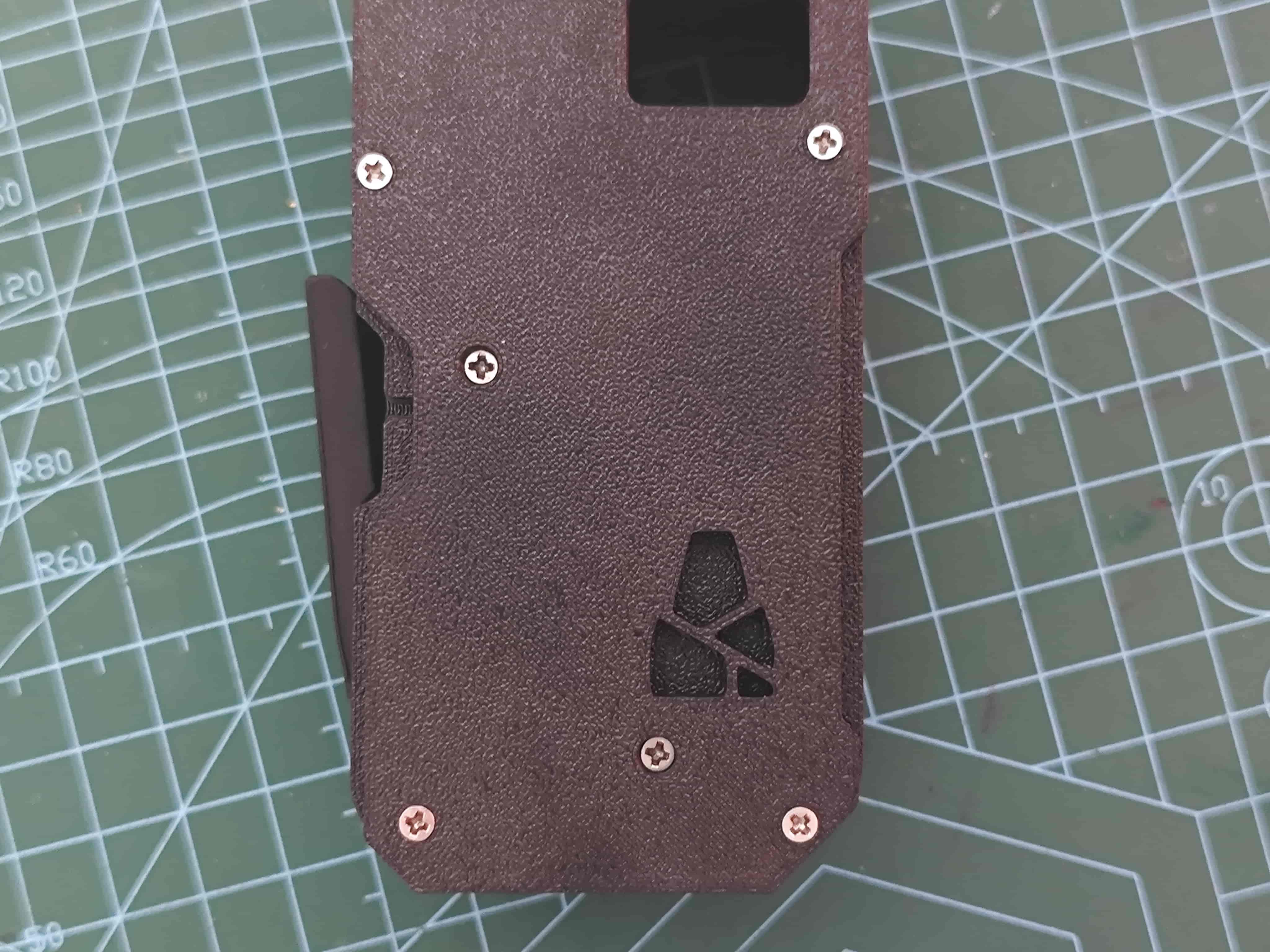

安装前盖
用四个M2*8自攻螺丝固定

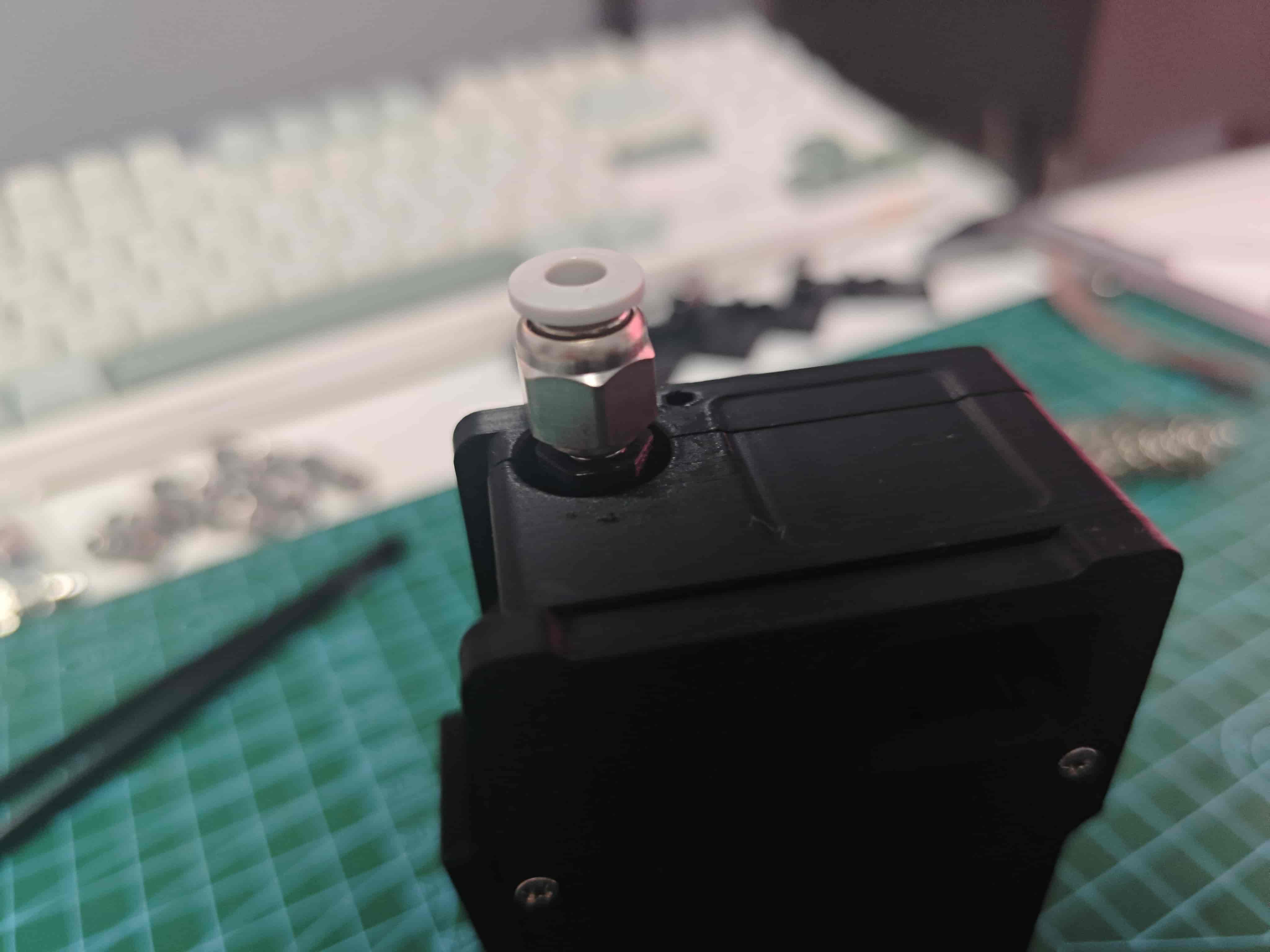

安装气动接头
将气动接头拧在滑块上

完成
现在您可以接上主板进行基本的进退料测试了

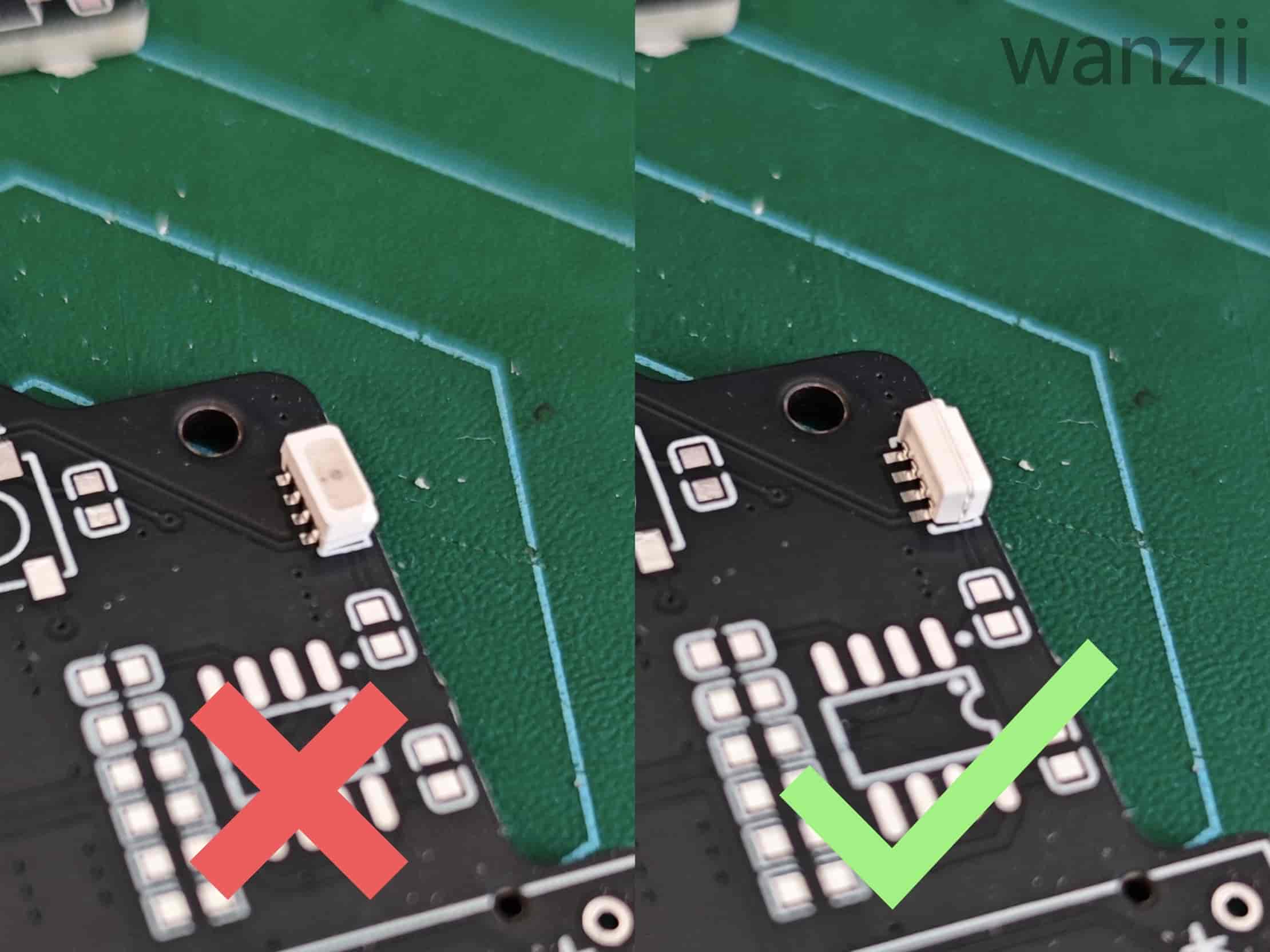

若您发现无论如何4020规格的ws2812b灯珠都不会亮起,请检查您的焊接方向

灯光状态
下表中的
-为不会影响此灯珠或此灯珠此时情况未知
| 情况 | 侧灯 | 顶灯(光纤) | 故障处理 |
|---|---|---|---|
| 未安装径向磁铁 | - | 红 | 检查径向磁铁安装和as5600焊接 |
| 正常情况 | - | 蓝 | - |
| 通道被选中(使用中) | - | 白 | - |
| 未插入耗材 | 黑 | - | - |
| 耗材在线 | 白 | - | - |
| 按下缓冲器(滑块) | 蓝 | - | 若侧灯为红色,反转滑块磁铁方向 |
| 拔出缓冲器(滑块) | 红 | - | 若侧灯为蓝色,反转滑块磁铁方向 |
主板:与打印机通讯正常为蓝色,不正常为红色,其他任何颜色为不正常
