XMCU抓包工具
该工具适用于bambu-bus的485协议抓包工作
由@丸子与@星尘进行电路设计，由@丸子进行软件开发
快速开始
- 打板PCB
- 焊接PCB
- 烧录固件
- 配网
- 上传前端资源
物料清单
很多原件与BMCU用到的规格一致，可以使用BMCU剩下的原件
| 名称 | 数量 | 购买链接 | 需选择个数 | 备注 |
|---|---|---|---|---|
| ESP-12F模组 | 1 | 点此购买 | 1 | 财力雄厚建议选择安信可出品 |
| SK12D07VG3拨杆开关 | 1 | 点此购买 | 1 | - |
| 10Ω电阻 0603 | 2 | 点此购买 | 1 | - |
| 120Ω电阻 0603 | 1 | 点此购买 | 1 | - |
| PSM712 | 1 | 点此购买 | 1 | - |
| 75176 | 1 | 点此购买 | 1 | - |
| SMBJ24CA | 1 | 点此购买 | 1 | - |
| 100nF电容 0603 | 1 | 点此购买 | 1 | - |
| 2.54间距2*2排针 | 1 | 点此购买 | 1 | 可以用其他规格的2.54排针拼凑成2*2 |
| MX3.0 2*2座 | 2 | 点此购买 | 1 | - |
| MX3.0 2*3座 | 2 | 点此购买 | 1 | - |
| 24v->3.3V 降压模块 | 1 | 点此购买 | 1 | - |
| LED 0603 | 1 | 点此购买 | 1 | 可选 |
| 微动开关 | 2 | 点此购买 | 1 | - |
| 10kΩ排阻 0603*4 | 2 | 点此购买 | 1 | - |
关于焊接辅助： 请前往立创eda的工具->焊接辅助工具查看
固件烧录
前往下载中心的链接下载抓包工具的固件bin文件以及ESP烧录工具
使用CH340串口模块连接抓包工具和电脑，线序与BMCU一致
打开烧录工具，会弹出一个黑色命令行窗口，不要关闭
选择ESP8266，Develop模式，点击OK
按照下图设置：
- 勾选复选框
- 选择固件bin文件
- 填写地址为
0x0 - 确认DoNotChgBin被勾选
- 选择串口号 如果不知道在哪里查看串口号，请查看BMCU的烧录教程
- 点击
START，此时会显示SYNC 同步 - 按住按键
B，单击按键R，此时状态会变为下载中，便可放开按键B - 等待进度条跑满，显示成功后便可按下按键
R重启 - 烧录完毕
配网
若您的8266模组未连接过您的wifi，请连接AP信号：xmcu抓包工具配网，并按照弹出的网页进行配网。
前端资源上传
固件中带有mDNS和LLMNR服务，但windows对其的支持不佳，若无法通过域名访问，请前往路由器后台查看IP，并使用IP访问抓包工具。
尝试访问http://xmcu.local和http://xmcu/，因8266模组内未存储前端资源，会自动跳转到/upload页面

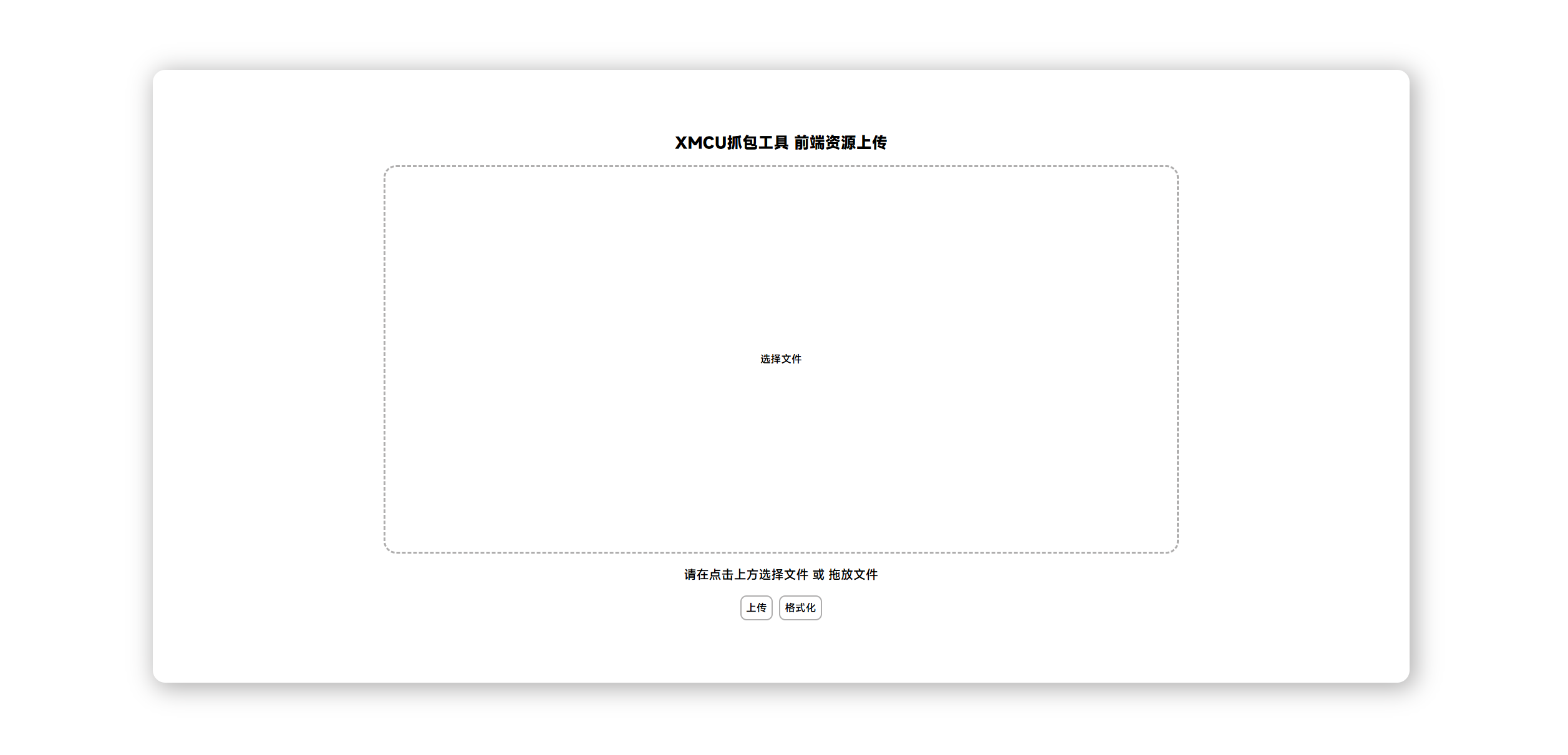

打开页面后，点击格式化按钮，并按照页面提示上传前端资源
弹窗提示上传完成、且中途没有报错提示，即可再次访问以上网址（访问根目录），即可打开抓包工具前端网页
TIP
如后续需要升级前端资源，前往/upload页面重新进行这个章节的操作即可
使用
在断电情况下，在MX3.0连接座上，一遍通过BMCU线序的连接线连接打印机，一边通过ams线缆连接ams（lite），开启打印机，即可使用。
WARNING
6pin连接座的线序未经过测试，请前往电路设计图自行确定线序
